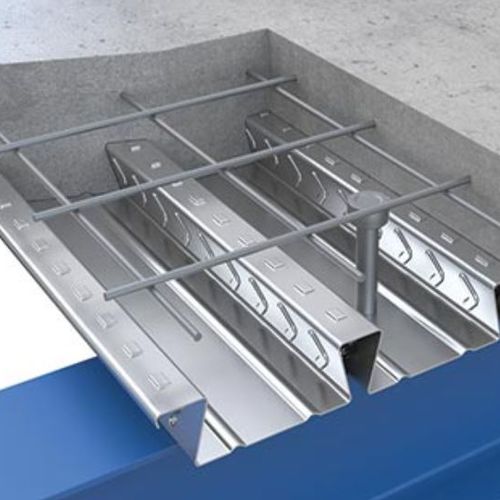

共同床構造 COMFLOR® 51+

スチール

英国独自のリエントラントプロファイルの現代的な新しいデザイン ComFlor® 51+は、1970年代から英国で多くのプロジェクトで採用されてきたリエントラントプロファイルのデザインを進化させた、全く新しいプロファイルです。 主なメリットは以下の通りです。 耐火性能とフラットソフィット スラブ・梁性能 サービスアタッチメント 実質的にフラットなソフィットを実現。すっきりとした美観を実現します。 複合材の性能 - 床スラブComFlor® 51+の新しいエンボス加工により、さらに優れたせん断強度が得られます。 コンポジット性能 - 梁伝統的なリエントラントプロファイル形状は、全てのコンポジットプロファイルの中で最も効果的なシアスタッド性能を提供します。 耐火性能。リエントラントプロファイルは、コンクリートへの侵入が少ないため、比較的スリムなスラブで良好な耐火性能を発揮します。フラットソフィットは、梁のトップフランジに優れた防火性能を提供します。 サービス用アタッチメントを簡単に取り付けられます。150mm間隔で設けられたダブテール溝は、下部のサービス用に最適な固定方法を提供します。 備考 1.デッキとビームのたわみ（ポンディング）は表には含まれていません。 2.デッキとメッシュの重量は、コンクリートの重量の数値に含まれていません。 3.ユーロコードのコンクリート密度は、以下のように計算されます。 通常重量（湿潤） 25 kN/m3 通常重量（乾燥） 24 kN/m3 軽量（湿式） 20 kN/m3 軽量（乾式） 19 kN/m3 コムフロー® 51+ (S350) 断面特性（幅1メートルあたり）
