水門 Q-Brake Vortex

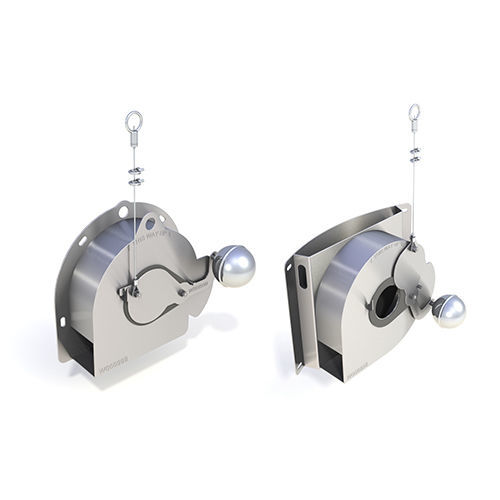

雨水の放出を制御する ACO Q-Brake Vortexは、雨水が水路や下水道に流出する前に雨水の放出を制御することで、下流の洪水を防止するように設計された水平渦流量制御装置です。Microdrainage、Site3D、Causeway Flow水理設計ソフトウェアのモデルとして利用可能で、多くの水道局の承認を受けています。 現場の要件に合わせたカスタムメイド 2～100リットル/秒、設計揚程3mまで対応可能 304ステンレス鋼製 全ての部品はBS 4872に準拠して溶接 湾曲した背面または平らな背面 必要な減衰量を低減 より大きい明確な開始は、従来のオリフィスの版より、妨害の危険を減らす 見積りパラメータ ACO Q-Brake VortexおよびACO Q-Chamberは、それぞれの性能基準とチャンバー形状に合わせて個別に構成されます。 ACO Q-Brake：設計揚程 (m) & 流量 (l/s) ACO Q-チェンバー：インバートまでの深さ / チャンバーの直径 / パイプ接続の数 / パイプ接続の直径 ACO Q-Chamberは、ACO Q-BrakeおよびACO Q-Plateを収納するために設計された、耐久性に優れた特注のプレハブ式チャンバーです。取り扱いが簡単で、設置が簡単なうえ、プラスチック製の完全溶接構造で耐久性に優れています。 主な特長 輸送と設置が容易 限られたスペースでの作業時間を最小化 すべてのプラスチック製インターフェイスは完全溶接、防水、火花テスト済み 特徴 洪水および水管理法の計画および接続要件に対応 カスタマイズされた性能により、最適な水力効率を実現 現場での保管の必要性を減らし、設置コストを削減 背面が湾曲しているため、設置が容易 アクセスおよびメンテナンスを簡素化
