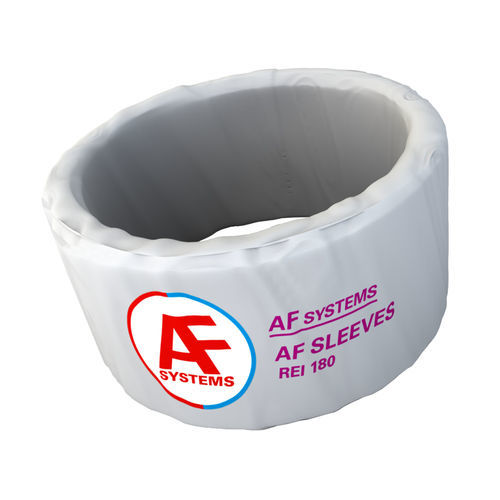

AFスリーブは、EN1366-3に基づき、壁や床の可燃性パイプ貫通部のEI240までの密閉性を認証されたプレシェイプ・インテュメッセントスリーブです。
熱膨張性の高い材料を使用し、加熱することにより、可燃性パイプの倒壊による隙間を完全に埋めて貫通部を密閉します。また、厚みを抑えているため、パイプの周囲を直接硬質構造で覆うことができます。
サイズ:30~160mm
自由膨張>20:1;
活性化温度: ±180℃。
発生する圧力。10バール。
厚さは直径に依存します。
高さ50mm。
直接適用
可燃性パイプ
認証取得状況
クラスEI 240(EN 1366-3)硬質床。
クラスEI 180(EN 1366-3)硬質壁.
梱包・保管
段ボール箱。
通常の保管条件下では無制限。
仕様
壁や床の可燃性パイプ貫通部をEI240まで保護する、ポリエチレンで覆われた初期容積の20倍以上の膨張能力を持つAFスリーブの供給と施工。
施工方法
1. AFスリーブを可燃性パイプに巻き付ける。
2. スリーブを粘着テープで固定し、壁や床に挿入する。
3. コンクリート打設(モルタルまたはコンクリート)により密閉を完了する。
AFスリーブ採用の理由
厚みが薄くなる
施工が簡単である。
アクセス性の悪い場所でも設置可能。
---
