水グリコール / 水ヒートポンプ TEREO

地熱発電地/水地熱発電

概要

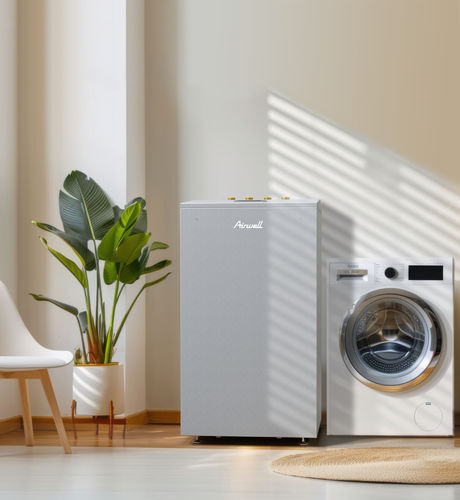

地中熱（ジオサーマル）ヒートポンプ、グリコール/水タイプ。機種によっては冷房（可逆）対応。暖房、冷房（可逆機種）、給湯用途向け。モノブロック設計によりガレージやユーティリティルームへのコンパクトな屋内設置が可能で、新築・改修の両方に適合します。外部に見えるのは地下に設置する採熱器のみで、空気源ヒートポンプの目立つ屋外ユニットに代わる目立たない選択肢です。

互換性
給湯とバッファ蓄熱を担うプレマウントのHYDRODUO DUO（1ゾーンまたは2ゾーン）貯湯タンクに対応し、簡便かつ効率的な統合を想定しています。

利点

• 目立たない設置：屋外ユニットが見えず、地下採熱器のみ。
• コンパクト：ガレージやユーティリティルームに最適化された寸法。
• 高温対応：給水温度最大55°C、既存の放熱器（ラジエーター、床暖房）への改修適合。
• 安定した性能：地中の安定温度を利用した一定の効率。
• 堅牢かつ静音設計：アルミニウム陽極酸化仕上げの外装と強化された防音対策。

標準機能

• アルミニウム陽極酸化処理外装。
• デイリープログラム設定。
• 調整可能な脚。
• 強化防音構造。
• 上部にデジタル制御ディスプレイ。
• 自動再起動機能。
• 安全なリモコン。

設計と統合
屋内スペースの占有を抑えるモノブロック設計。耐久性のあるアルミ陽極酸化外装で仕上がりも良好。騒音低減のための強化防音。現場での床レベルに合わせる調整脚を装備。

ラインアップとオプション
複数の出力が用意されています（ライン内の例）：

• 7 kW
• 8.8 kW
• 8.9 kW*
• 12.6 kW
• 12.65 kW*
• 14 kW*

一般的な注意
一部の機種は夏期冷房対応の可逆タイプ（参照の13および16 kW機は可逆オプションあり）です。技術仕様書に記載の冷媒はR407C（PRP 1774）です。

仕様 / 技術データ

• モデル 7 kW（例） - 室内ユニット型番: AFWW-070H-02M25
  • 冷媒 / PRP: R407C / 1774
  • 暖房（30/35°C で 0/3°C）: 7.06 kW
  • COP（30/35°C で 0/3°C）: 3.64
  • ETAS / エネルギークラス（W35）: A++
  • ETAS / エネルギークラス（W55）: A+
  • 寸法（L x D x H）: 695 mm x 645 mm x 1,280 mm
  • 正味質量: 150 kg
  • 電源: 単相
• モデル 8.8 kW - 室内ユニット型番: AFWW-090H-02M25
  • 冷媒 / PRP: R407C / 1774
  • 暖房（30/35°C で 0/3°C）: 8.84 kW
  • COP（30/35°C で 0/3°C）: 3.67
  • ETAS / エネルギークラス（W35）: A++
  • ETAS / エネルギークラス（W55）: A+
  • 寸法（L x D x H）: 695 mm x 645 mm x 1,280 mm
  • 正味質量: 150 kg
  • 電源: 単相
• モデル 8.9 kW* - 室内ユニット型番: AFWW-090H-02T35
  • 冷媒 / PRP: R407C / 1774
  • 暖房（30/35°C で 0/3°C）: 8.87 kW
  • COP（30/35°C で 0/3°C）: 3.87
  • ETAS / エネルギークラス（W35）: A++
  • ETAS / エネルギークラス（W55）: A+
  • 寸法（L x D x H）: 695 mm x 645 mm x 1,280 mm
  • 電源: 三相
• モデル 12.6 kW - 室内ユニット型番: AFWW-130H-02M25
  • 冷媒 / PRP: R407C / 1774
  • 暖房（30/35°C で 0/3°C）: 12.60 kW
  • COP（30/35°C で 0/3°C）: 3.80
  • ETAS / エネルギークラス（W35）: A++
  • ETAS / エネルギークラス（W55）: A+
  • 寸法（L x D x H）: 695 mm x 645 mm x 1,280 mm
  • 正味質量: 150 kg（サイズにより記載値）
  • 電源: 単相
• モデル 12.65 kW* / 可逆（例） - 室内ユニット型番: AFWW-130H-02T35 / AFWW-130R-02M25
  • 冷媒 / PRP: R407C / 1774
  • 暖房（30/35°C で 0/3°C）: 12.65 kW
  • COP（30/35°C で 0/3°C）: 3.89（バリアントによる）
  • 冷房（可逆版）: 製品仕様に冷房能力とEERを記載（例: 19.75 kW - EER 6.02 のリファレンスあり）
  • ETAS / エネルギークラス（W35）: A++
  • ETAS / エネルギークラス（W55）: A+
  • 寸法（L x D x H）: 695 mm x 645 mm x 1,280 mm
  • 正味質量: 160 kg（バリアントにより記載値）
  • 電源: 単相または三相（型番による）
• モデル 14 / 14.85 kW（高出力の例） - 室内ユニット型番: AFWW-160H-02T35 / AFWW-160R-02T35
  • 冷媒 / PRP: R407C / 1774
  • 暖房（30/35°C で 0/3°C）: 14.85 kW（例）
  • COP（30/35°C で 0/3°C）: 約3.91（バリアントにより参考値）
  • 冷房（可逆版）: 製品仕様に冷房能力とEERを記載
  • ETAS / エネルギークラス（W35）: A++
  • ETAS / エネルギークラス（W55）: A+
  • 寸法（L x D x H）: 695 mm x 645 mm x 1,280 mm
  • 正味質量: 160 kg（バリアントにより記載値）
  • 電源: 一部バリアントは三相
• 共通技術情報
  • 表示冷媒: R407C（PRP 1774）
  • 屋内設置向けに最適化されたモノブロック形式（ガレージ / ユーティリティルーム）
  • 可逆仕様あり（モデルにより冷房/暖房対応）
