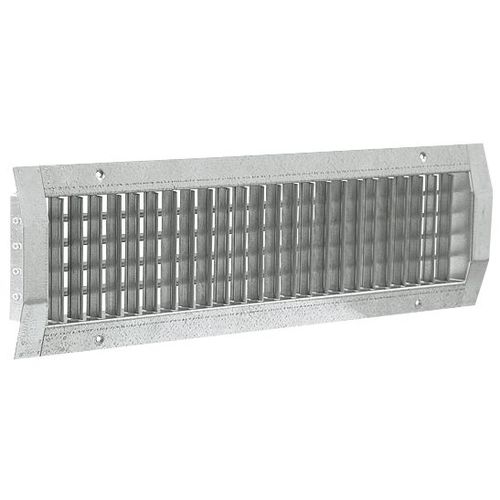

すべての標準直径の円形および長円形ダクトに適しています。
給気または排気。
デュアルディフレクション給気端子。
シングルデフレクション排気端子。
円筒形や長円形のダクトに取り付けられます。
スチール製。
GD 102 と SD 102 : シングルディフレクションターミナル(排気)、垂直で個別に調整可能なベーン付き、ピッチ20 mm。
GD 102 D および SD 102 D : デュアルディフレクションターミナル(給気)、後部に水平ベーン、前部に垂直で個別に調整可能なベーン、ピッチ20 mm。
材質:スチール。
GD 102およびGD 102 D : 亜鉛メッキスチール、自然な色調。
SD 102およびSD 102 D : スチール、エポキシ塗装仕上げ、RAL 9010ホワイト30%マット。
寸法 :寸法は325 x 75から1225 x 225 mmです。
付属品 :
Nダンパー(傾斜スライド付)、亜鉛メッキ鋼板製、色は自然色。
Hダンパー(ストレートスライド)、亜鉛メッキ鋼板製、色は自然色。
用途
- 給気または排気。
- デュアルディフレクション給気端子。
- シングルディフレクション排気ターミナル。
- 円筒形や長円形のダクトに取り付けられます。
構造
- GD 102およびSD 102:単一偏向端子(排気)。
垂直で個別に調整可能なベーン、ピッチ20mm。
- GD 102 DおよびSD 102 D:デュアルディフレクションターミナル(給気)。
後方に水平ベーン、前方に垂直で個別に調整可能なベーンを備えた
前方に個別に調整可能なベーン、ピッチ20mm。
- 材質:スチール
仕上げ
- GD 102およびGD 102 D:ガルバニースチール、自然な色調。
- SD 102およびSD 102 D:スチール製、エポキシ塗装仕上げ、RAL 9010
ホワイト30%マット。
- 塗装仕上げはRALカラーチャートによります。使用可能な色のリストは
色のリストは付録にあります。
付属品
- F1:フレームにネジで取り付けることができます。
---
