片流れ換気ユニット EASYHOME

住居用家用アパート用

説明

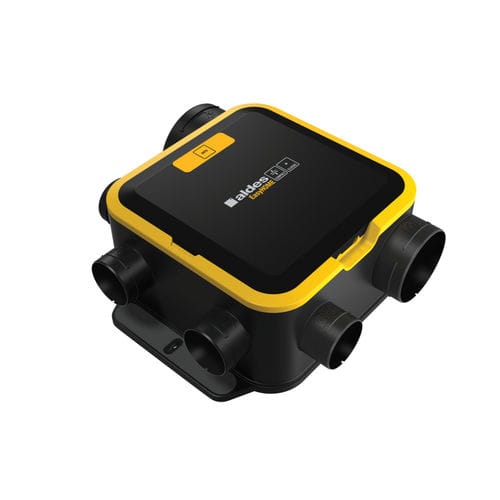

EasyHOME AUTO COMPACTは、静音で超薄型の自己均衡型単方向排気換気ユニットで、住宅内部に目立たず設置できます。各接続口ごとに排気流量を自動制御し、常時の空気更新を行います。調理時の高速排気に切替えるBOOSTモードを手動または自動で使用可能です。無線リモコン対応のバージョン（EasyHOME Auto with Netatmo）もあります。ColorLINE®グリルによりインテリアになじませることができます。コンパクトなので、吊り天井やユーティリティルームなど狭小空間への設置に適しています。

製品の特長

• 部屋単位での自動換気
• 非常に低騒音：キッチン端末で最小12 dB(A)
• 本体に77％の再生プラスチックを使用
• ColorLINE®グリルで内装に調和
• 超薄型設計（<19 cm）で設置が容易、施工も迅速

動作原理
EasyHOME AUTO COMPACTは24時間稼働し、AUTOモードは各換気口に合わせた一定の低風量を供給します。BOOSTモードはCMEVインバータまたはリモコンによりキッチンの回転数を自動で上げ、調理時の湿気・臭気を素早く排出します。

主な仕様

• COMPACT本体はリサイクルプラスチック製
• 接続：キッチン用1×Ø125 mm、浴室/WC用最大4×Ø80 mm
• 排気アダプタ付属：Ø160/125 mm
• キッチン自動増幅器および浴室/WC用コントローラにより各接続で排気流量を自動制御
• 本体および付属品に設置マーキングあり
• 運転モード：AUTOおよびキッチンBOOST
• 2速ACモーター
• 3個のColorLINE®またはBIPグリルが付属するキットあり

技術仕様

• AUTOモード：日常運転向けの低速運転、各室に適した換気量を供給
• BOOSTキッチンモード：高回転で強力換気；CMEVインバータ（別売）またはCMEVリモコン（EasyHOME Auto with Netatmoキットに付属）で手動起動；調理時の湿気・臭気を迅速に除去

設置方法

• 設置位置自由：壁、天井、床、傾斜面
• 取付はネジ2本、中心距離406 mm
• 防振ストリップ内蔵
• クイックコネクト電気端子台
• フレキシブルダクトを本体に直接接続
• オプションでAlgaine EasyCLIPアクセサリあり

一般データ（表）
品番 | Ø125 mm 接続数 | Ø80 mm 接続数 | 最大バスルーム/WC数 | 速度数 | 断熱材 | モーター種別
11026034 - EASYHOME AUTO COMPACT UNIT | 1 | 4 | 4 | 2 | | AC
11026035 - EASYHOME AUTO COMPACT kit + BIP grilles | 1 | 4 | 4 | 2 | | AC
11026036 - EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles | 1 | 4 | 4 | 2 | | AC

寸法（表）
H (mm) | L (mm) | P (mm) | Ø 排気 (mm) | 質量 (kg)
187 | 459 | 460 | 160/125 | 3.6

空気特性（表）
最大風量 ErP (m³/h)
241

音響データ（表）
品番 | キッチン端末から2 mでの音圧レベル (dB(A)) | キッチン端末での音響パワー (dB(A)) | 100 m3/hでのユニット音響パワー (dB(A)) | ErP 音響パワー (dB(A))
11026034 - EASYHOME AUTO COMPACT UNIT | 12 | 28 | 39 | 44
11026035 - EASYHOME AUTO COMPACT kit + BIP grilles | 13 | 30 | 39 | 44
11026036 - EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles | 12 | 28 | 39 | 44

熱データ（表）
2室住宅の平均日消費電力 (1 浴室 + 1 WC) (W) | AUTOモードでの最大消費電力 (W) | BOOSTモードでの最大消費電力 (W)
14 | 14 | 26

電気仕様（表）
電圧 (V) | 周波数 (Hz) | 保護等級 | 最大電流 (A) | 保護電流 (A)
230 | 50 | | 0.2 | 2

規制関連

• 識別番号 QB37：NA
• 技術意見書：NA
• ErP適合性：エコデザイン規則1253/2014に準拠；最大消費電力が30 W未満のためエネルギー表示規則1254/2014の適用外

製品とアクセサリ（選定）

• EASYHOME AUTO COMPACT UNIT — 品番: 11026034 — 価格: 265.00 €（税別）
• EASYHOME AUTO COMPACT kit + BIP grilles — 品番: 11026035 — 価格: 294.00 €（税別）
• EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles — 品番: 11026036 — 価格: 312.00 €（税別）
• その他アクセサリ：アクセサリキット、EasyCLIPカラー/コネクタ（Ø125、Ø80、Ø160）、タイマースイッチ、CMEVインバータ、ColorLINE®キット等

技術仕様

• ユニットタイプ：自己均衡型単方向排気換気ユニット（COMPACT）
• 材質：リサイクルプラスチック（COMPACTユニット）
• 接続：1 × Ø125 mm（キッチン）；最大4 × Ø80 mm（浴室/WC）
• 排気：Ø160/125 mm（アダプタ付属）
• モーター：2速ACモーター
• 運転モード：AUTO（室ごとに一定流量）およびBOOST（インバータまたはリモコンでの高回転）
• 最大 ErP 風量：241 m³/h
• 音響：キッチン端末で2 mにて最小12 dB(A)の音圧
• 寸法 (H×L×P)：187 × 459 × 460 mm
• 質量：3.6 kg
• 電気：230 V / 50 Hz；最大電流0.2 A；保護電流2 A
• 平均日消費（2室住宅）：14 W；BOOST最大消費：26 W
