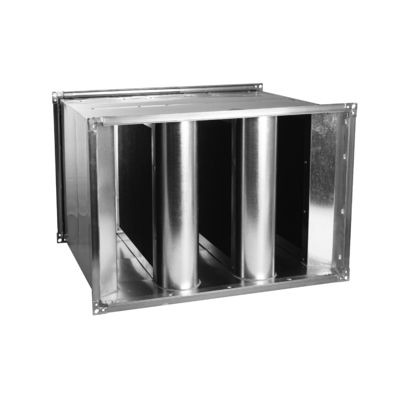

SLCおよびSRC長方形音響ダクトサイレンサーは、換気および空調システムにおける音の減衰を目的としています。 多くの場合、ファンと空気供給ダクトまたは空気排気ダクトとの間および空気ディフューザーの前に取り付けられています。
音響サイレンサーは、ハウジングと内部バッフルで構成されています。 ハウジングは亜鉛メッキ鋼板で作られており、板金プロファイルで作られた端部にフレームがあります。 バッフルは、片側に丸みを帯びており、亜鉛メッキ鋼板で作られたフレームと音響エネルギーを吸収する吸音インサートで構成されています。
吸音インサートは、不燃性ミネラルウールボードの組み合わせを構成します。 その外面は、ミネラルウールを保護する特殊な耐摩耗性布で覆われています。 ミネラルウールボードは黒いガラス繊維ベールで覆われ、その表面は20m/sの速度で空気の流れに適応され、
熱エネルギーキャリアの最大温度は250℃です。
より大きなサイズ(aまたはb)では、バッフルは組み合わせて実行されます。
設計の面では、バッフルの3つのタイプを区別します:
L-吸収バッフル、
R-吸収共振バッフル
P-吸収共振器バッフル、穿孔された
バッフル間の距離 sは40-100 mmです。
SLC、SRC、SPC長方形サイレンサーは、垂直に配置されたバッフルを備えた換気ランに取り付けられています。
---
