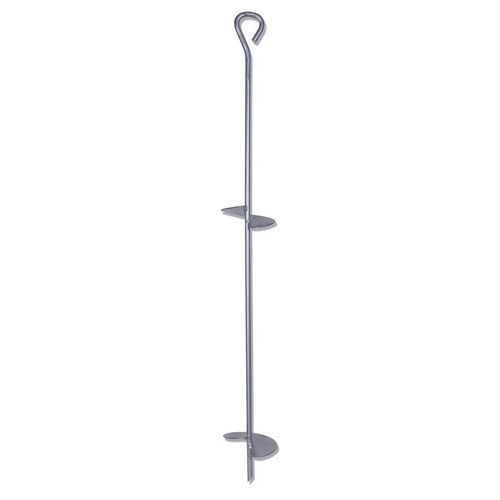

溶融亜鉛メッキ鋼製スクリュー杭

建物用認証済み高さ調節可

概要
粘土質、砂質、シルト質、および低～高密度の泥炭質土壌に適したねじ込み式パイルは、複数のシャフト寸法とヘリカルブレードの寸法で提供されます。アンカーシステムは用途に応じて調整されます。ガイイング（張り綱）や係留用途にはアイレットが装備されています。ポンツーン、デッキ、テラス、建物または構造物の支持には高さ調整可能なカスタムベースプレートが利用可能です。ねじ込み式パイルは、特許取得の安定化プレートを追加することで、チューブの直径と長さを短縮でき、容積と重量を減らしつつ大きな水平荷重に耐えるよう設計されています。エンドツーエンドの接続により、物流・取扱・施工手段の制約に合わせて適応でき、狭小地での用途に適しています。

ねじ込み式パイルの利点
これらの基礎は、バラスト型のコンクリート基礎と比較して多くの利点を提供します。スパイラルアンカーの設置は重機を必要とせず迅速で、設置に数分しかかかりません。設置後すぐに構造物を使用できます。占有面積が小さいため、狭小サイトでの適用の幅が広がります。炭素排出量が少なく、地表面への影響が限定されるため環境面で有効な解決策となり、バラストに比べて可逆的です。これらの点は海事安全性や敏感地帯の保護にも寄与します。使用される鋼材は欧州基準に適合しており、当社の溶接工はNF EN ISO 9606-1資格を有しています。アンカーは亜鉛めっきや陰極防食システムにより防食処理できます。当社のエンジニアリングサービスが、プロジェクトに適したねじ込み式パイルのタイプを決定します。

写真

• 写真1：観測用ポールの安定化のためのガイイング設置
• 写真2：アクセス困難箇所 - 観測用ポールの安定化のためのガイイング設置
• 写真3：安定化プレート – MADONNE現場

特長 / 技術仕様

• パイルの種類：ソリッドスムースシャフトおよびソリッドねじシャフト
• 固定（ソリッドスムースシャフト）：溶接アイレット
• 固定（ソリッドねじシャフト）：ナット上のアイレット、またはナットとロックナット付きプレート
• ヘリカルブレードまたは複数ヘリカルブレードを用意
• 荷重対応の溶接ヘリカルブレード
• 接続可能なアンカー（狭所向けのエンドツーエンド組立）
• チューブの直径と長さを削減する特許取得の安定化プレート
• ポンツーン、パティオ、テラス、建物または構造物向けの高さ調整可能なカスタムベースプレート
• 保護オプション：亜鉛めっきまたは腐食対策の陰極保護
• 鋼材は欧州規格に適合
• 溶接工はNF EN ISO 9606-1資格保有
