スチール製フレーム TJ5-160-3000

伸縮継手工事現場用プレキャスト

製品概要

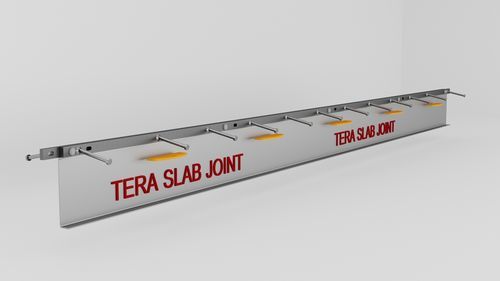

TERAJOINT® TJ5-160-3000 は、地盤支持または杭支持のコンクリートスラブ向けに設計されたプレハブの重荷重用伸縮目地システムです。推奨コンクリート厚：170–195 mm。適用スラブ厚範囲：100 mm～300 mm。最大自由間隙は30 mmまで対応します。

詳細説明
TERAJOINT® は、重荷重用プレハブ伸縮目地システムの業界基準であり、地盤支持または杭支持（またはその併用）の大面積施工方式と互換性があります。冷間引抜き鋼製レールはスラブのコーナーを耐久的に保護し、交通量の多い環境での使用に適しています。設計により、最大30 mmの自由間隙において信頼できる荷重移動を実現します。材質は無垢鋼、溶融亜鉛めっき、ステンレス鋼が選択可能で、現場条件や運用要件に合わせて選べます。製品群には、T断面、X断面、R（丸み）断面のプレハブ交差部材も含まれ、施工を簡素化し均一な目地挙動を確保します。

特長

• 重荷重用プレハブ伸縮目地システム、業界基準
• 地盤支持または杭支持（および併用）コンクリートスラブと互換
• 冷間引抜き鋼製レールによるスラブ隅部の強化保護
• 交通量の多い環境に適合
• 自由間隙での信頼できる荷重移動；開口能力 最大30 mm
• 適用スラブ厚範囲：100 mm～300 mm
• 選択可能な材質：無垢鋼、溶融亜鉛めっき、ステンレス鋼
• プレハブ交差オプション：T、X、R

技術仕様

• 型式：TJ5-160-3000
• ブランド：TERAJOINT®
• 推奨コンクリート厚：170–195 mm
• 適用スラブ厚：100 mm～300 mm
• 最大自由間隙：30 mm
• 材質オプション：無垢鋼、溶融亜鉛めっき、ステンレス鋼
• 用途：地盤支持または杭支持のコンクリートスラブ；交通量の多い環境
• プレハブ交差オプション：T、X、R
