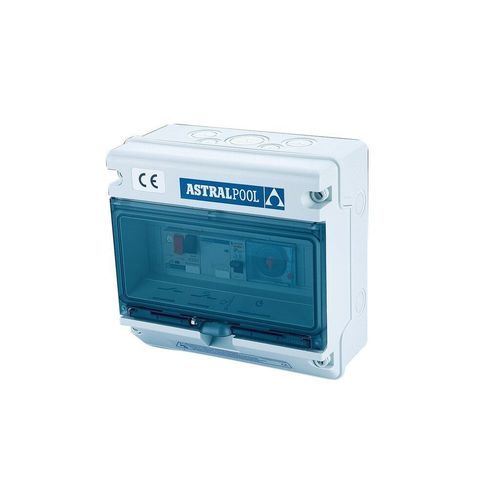

濾過用配電盤用エンクロージャー 25717

ポンプ用防水リモコン付き

製品説明
IP65 箱体のフィルターポンプ用制御盤。透明フロントドア、鍵付きロックを備え、壁面取付けに適しています（屋内／屋外での使用可）。

電気的適合性

• 220/240V 単相 (P+N+T) 50Hz/60Hz
• 380/415V 三相 (3P+N+T) 50Hz/60Hz
• 220/230V 三相 (3P+T) 50Hz/60Hz

機能と接続
24時間マスタータイマー、15分刻みのプログラムが可能。ポンプの遠隔制御（運転/停止）および補助機器（例：凍結検知器、液位検出器）用の接続を備えています。各ケーブル入口/出口にグランド（プレスグランド）を装備。

付属品

• 電気回路図
• 接続図
• 設置手順書
• CE 認証書
• 各ケーブル入口/出口用グランド
• 壁面取付用ネジとプラグ（4個）

選定と操作
制御盤はフィルターポンプの定格電流に応じて選定してください。1.6 A～10 A の範囲で設定可能な磁気熱動式保護、コンタクタ、24 時間プログラムタイマーを内蔵。操作セレクタは 3 ポジション：Auto / 0 / Manual。

コード / タイプ
CODE | 説明 | 交換部品
25717 | Type A（技術表参照） |
25718 | Type B（技術表参照） |
25719 | Type C（技術表参照） |
25720 | Type D（技術表参照） |

仕様 / 技術データ

• 保護等級：IP-65
• フロント：透明ガラス、鍵付き
• 電圧互換性：220/240V 単相 (P+N+T)、380/415V 三相 (3P+N+T)、220/230V 三相 (3P+T) — 50/60Hz
• タイマー：24時間マスタータイマー、15分刻み
• 遠隔接続：ポンプの運転/停止および補助装置用接続（例：凍結検知、液位制御）
• 提供ドキュメント：電気回路図、接続図、設置手順
• 認証・付属品：CE 認証、ケーブルグランド、ネジ・プラグ（4 個）
• 保護要素：磁気熱動式保護（1.6 A〜10 A）、コンタクタ
• 操作モード：3 ポジション — Auto / 0 / Manual
• 対応型式：25717（Type A）、25718（Type B）、25719（Type C）、25720（Type D）
