多機能配電盤用エンクロージャー 66175

プログラム可能モジュール式スキマー装置付プール用

製品概要

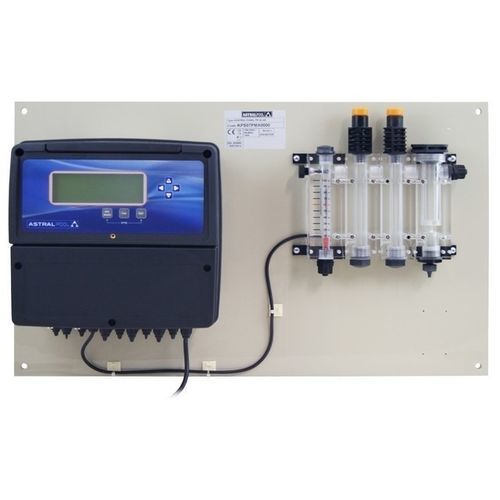

Controllerシリーズのパネルは、給水処理用途向けに完全装備・組立済みで提供される制御システムです。コンパクトでモジュラー設計のため、設置、試運転、現場での迅速な組立が容易です。組立はPVCパネル上に搭載され、選択されたプローブや構成に応じて複数のサイズが用意されています。

一般的な技術仕様

• 選択するプローブに応じた測定範囲が利用可能。
• 遊離塩素の範囲：0–2、0–5、0–10、0–20、0–200 ppm。
• pH範囲：0–14。
• ORP（酸化還元）範囲：+/-1500 mV。
• 温度測定範囲：0–50 ºC。
• pH依存性の低い安定した塩素測定。
• すべてのサイズ/バージョンでセルフキャリブレーション対応。
• 水流不足時のアラーム出力。
• 筐体保護等級：IP65。
• 投薬ポンプや塩素生成器用の250 V / 10 Aリレー。
• 信号再送や比例ポンプ制御用の4–20 mAアナログ出力。
• 電源：230 V / 50 Hz。
• 設定値とプログラム可能なアラーム。
• キャリブレーション中および流量停止時のポーズ機能。
• 温度読み取りと自動補償（PT100オプション）。
• 設定値制御の方式：オン/オフ、時間比例、パルス比例の3種。
• 外部統合用のRS485通信ポート。

組立に含まれるコンポーネント

• 流量調整器、採水バルブ、流量センサを備えたメタクリレート製プローブホルダー。
• 給水用のフィルターホルダーと80 µmフィルターカートリッジ。
• DPD標準校正溶液。
• 組立用アクセサリ、設置および取扱説明書。
• 選択されたバージョンに応じたセンサ類。

型番 / 交換部品
コード | 説明 | 交換部品
66175 | Controller 遊離塩素 | 交換部品参照
66176 | Controller pH / ORP / 遊離塩素 | 交換部品参照
66177 | Controller pH / 遊離塩素 | 交換部品参照
66178 | Controller pH / Redox | 交換部品参照
66168 | pH / アンペロメトリック遊離塩素センサ | 交換部品参照
66169 | pH / ORP / アンペロメトリック遊離塩素センサ | 交換部品参照
66170 | Controller pH / ORP / 遊離塩素 / 全塩素（アンペロメトリック） | 交換部品参照


技術仕様

• ブランド：Astralpool。
• シリーズ / モデル：Controller。
• 構造：PVCパネル組立、メタクリレート製プローブホルダー。
• 保護等級：IP65。
• 電源：230 V / 50 Hz。
• リレー定格：250 V / 10 A。
• アナログ出力：4–20 mA。
• 通信：RS485。
• pH範囲：0–14。
• ORP範囲：+/-1500 mV。
• 温度範囲：0–50 ºC（自動補償用PT100オプション）。
• 付属書類：設置マニュアル、製品リーフレット、多言語マニュアル。
