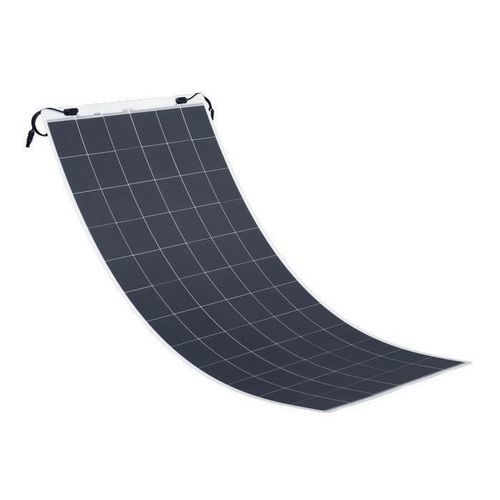

モジュール式太陽熱発電所 EXCEL SOLAR

概要
IKO EXCEL SOLAR は、柔軟な自己粘着式モジュールを使用する屋上・屋上防水用の一体型太陽光防水システムです。新築および改修のあらゆる支持下地に適応し、施工方式は自己粘着、バーナー溶接、機械的固定など複数に対応します。モジュールの軽量性は技術資料に記載されています（仕様参照）。

構成品

• 1/ 支持下地
• 2/ 鉱物繊維断熱材（クラスC）
• 3/ IKO DUO ACIER SOLAR L4 FMP/G
• 4/ 補強ブラケット 35 PY
• 5/ IKO DUO ALPA 25 SOLAR
• 6/ ARMALU 立上り
• 7/ EXCEL SOLAR モジュール

特長

• システム全体で Broof(t3) 相当の分類（条件による）
• モジュールの軽量性（値は資料参照）
• 柔軟性があり屋根形状への適応性が高い
• 太陽光パネルの高い変換効率
• 保守が容易
• システム一式：防水と柔軟モジュールを同一の防水業者が施工可能
• モジュールの施工が容易

特性（概要）

• CSTB の技術認可（Avis Technique）
• すべてのプロジェクトは事前に技術検討が必要

用途と施工

• 防水下地への自己粘着施工
• モジュールの配置は防水の目地取りに依存せず、重ね部の上からの施工も可能
• ALPA 系膜（例：ALPAL 4000 SOLAR または ALPAL 25 SOLAR）は、防水複合体として非スレート調の仕上げと UV 耐性を提供し、プライマーやフレークの埋め込みを不要とする
• 防水：第1層は固定密度の検討に基づき機械的に固定し、第2層は第1層に全面溶接する
• EXCEL SOLAR モジュール：支持膜の表面フィルムをバーナーで除去して下地を準備；モジュール背面の粘着ストリップを保護する剥離フィルムを除去；モジュールを配置し粘着ストリップ部を圧着；防水施工後は速やかにモジュールを設置する必要がある

技術仕様 / 仕様書

• 新築および改修に適用可能な工法
• 施工方式：自己粘着、バーナー溶接、機械的固定
• 適合膜：IKO MONO ALPA 4000 SOLAR（単層）、IKO DUO ACIER SOLAR L4 FMP/G（複層）、IKO DUO ALPA 25 SOLAR（複層）
• ALPA 膜は非スレート調仕上げと UV 耐性を提供
• システム分類：Broof(t3)（条件による）
• 技術認可あり（CSTB）
• モジュール重量：資料には約 2.8 kg/m² と記載；別の記載では 2.3 kg/m²（技術資料で確認）
• 荷重影響が小さく、剛性モジュールを設置できない屋根への適用が可能
• 保守と施工が容易；防水業者によるパネル設置の可能性あり
