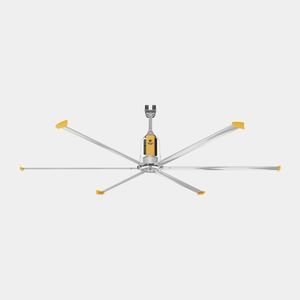

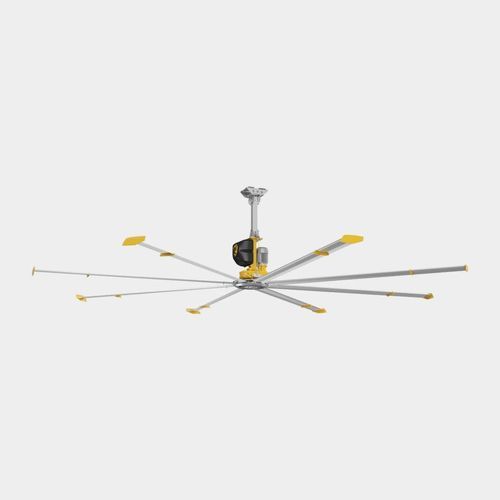

軸方向天井用ベンチレーター POWERFOIL® X4

天井取り付け産業用屋内用

概要Powerfoil X4 は、特許取得済みのエアフォイル形状ブレードとメンテナンスフリーの NitroSeal™ ギアボックスを備えた産業用 HVLS ファンです。大容量の空気を移動させて省エネルギーと通年の屋内快適性を実現するために設計されており、高トルク、安定した気流、低騒音を特長とします。

主な特長

• IP56 等級 — 粉塵、破片、高圧水ジェットに耐性。
• 体感温度で約10°F（約5.5°C）低減 — 特許エアフォイル設計が滑らかで安定した気流を生み出します。
• 55 dBA 未満 — ギア駆動ファンとして通常55 dBA 未満の低騒音。
• 生産性向上 — 作業者の快適性と定着率、作業効率の改善に寄与。

ギア駆動の利点Powerfoil X4 は窒素加圧された NitroSeal™ ギアボックスを採用し、オイル交換を不要にして汚染リスクを低減します。ギアボックスは持続的なトルクと低メンテナンスを目的に設計されており、メーカー発表の故障率は1% 未満です。

• 大規模な工業空間での高トルクと大風量。
• 産業用のパワーを確保しつつ騒音を抑制。
• 要求の高い環境でも安定した性能。

特許エアフォイル技術ブレード形状は航空機翼に着想を得て最適化され、大風量を効率的に移動します。三つの特許機能が連携して占有ゾーンへ集中的な気流を提供します。

• Airfoil — 航空機翼に類する空力プロファイルで大風量を低エネルギーで移動。
• Airfence® — ブレード先端からの流出を抑え、気流を占有ゾーン下方へ誘導。
• Winglet — 抗力を低減し全体効率を向上。

制御オプション

• 有線標準コントローラー — 同梱：OLED タッチスクリーンによるスムーズな可変速制御。設定のアクセス制限にパスコード保護をオプションで装備可能。
• BAFCon コントローラー — 温度に基づきファン速度を自動調整する SmartSense™ 統合のアップグレード。ネットワーク対応：最大24台の Powerfoil X4 を接続し、BMS（ビル管理システム）へ統合可能。

取付オプションPowerfoil X4 は施設の構造に合わせて複数の取付形態に対応します：

• I‑Beam — 大多数の工場・倉庫での標準取付。
• Bar Joists — 客先供給のアングル材および Grade‑8 ハードウェアを使用して適合。
• Z‑Purlins — 金属構造に適合。Z‑purlin キットは別売。
• Solid Beam / Glulam — 適合可能だが設置前に構造設計の確認が必要。

保守性と安全性設計上の配慮により稼働停止時間を最小化し、修理を簡素化：モーターはサービス性を考慮してオフセット配置されており、ファン全体を分解せずに（4本のファスナーで）交換可能です。設計上の安全機能により一般的な故障点を低減します。

技術文書とガイド仕様書、保証情報、設置ガイド、必要クリアランスに関する資料はメーカーから提供されています。適用されるPDFおよび設置リソースは公開されている技術文書を参照してください。

技術仕様

• 商用モデル：Powerfoil® X4
• ブランド：Big Ass Fans
• 使用可能直径：12 ft、14 ft、16 ft、18 ft、20 ft、24 ft
• 延長チューブ長さ：2 ft、5 ft
• 入力電源オプション：200-240/1、200-240/3、400-480/3
• コントローラーオプション：Standard（有線 OLED）および BAFCon（SmartSense™、ネットワーク対応）
• 保護等級：IP56
• 典型騒音レベル：55 dBA 未満
• 伝達：NitroSeal™ ギアボックス（窒素加圧、メンテナンスフリー）
• メーカー公表故障率：1% 未満
• 特許機能：airfoil プロファイル、Airfence®、winglet
• 取付：I-Beam、Bar Joists（angle iron & Grade‑8 ハードウェア使用）、Z-Purlins（キット別売）、Solid Beam/Glulam（構造確認が必要）
• モーター交換：4本のファスナーで交換可能なオフセットモーター
• BAFCon 統合：最大24台接続可能
