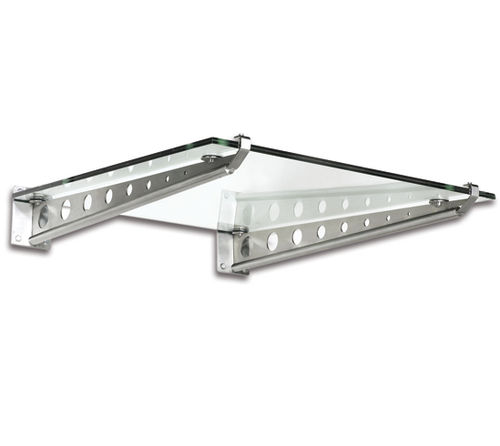

エントランス用キャノピ－ BO 5211041

金属製ガラス製フラット

- 定められた最大寸法（表参照）の範囲内で、キャノピーの幅は可変です。 - 必要です： - 品種（ガラス寸法／数） - 1800 x 1200 mm (半強化ガラス) / 2アイテム / BO 5211041 - 2900 x 1200 mm (半強化ガラス) / 3点 / BO 5211041 - 1400 x 1200 mm（フロート）／2アイテム／BO 5211041 - 2100 x 1200 mm（フロート）／3アイテム／BO 5211041 - 異なるキャノピー寸法も可能 - ご要望に応じてご提供いたします。 - 図面(t = 素材の厚さ) 1 サポートアーム t = 5 2 サポートチューブ ø33.7 x 2 3 ネジ受けエレメント ø30; H = 30 4 カウンターディスク ø30; t = 5 5 サポートディスク ø65; t = 5 6 フロントクランプ B = 30; t = 5 7 リアクランプ B = 30; t = 5 8 チューブカバー ø33.7; t = 7 9 ウォールコネクター H = 200; B = 140; t = 8 10 ネジピン M 10 x 30 11 ゴムワッシャ 30 x 20 x 3 12 ゴムワッシャ E 65 ガラスモデル 1: - 半強化ガラス：16 mm 積層安全ガラス 2 x 8 mm 半強化ガラス、PVB フィルム 1.52 mm ガラスモデル 2: - フロートガラス：16 mm 積層安全ガラス 2 x 8 mm フロートガラス、PVB フィルム 1.52 mm
