保護用ボラード CITIFINE

テロ対策鋼屋外用

概要

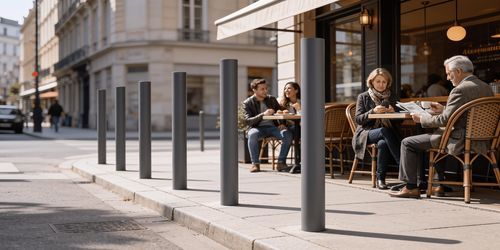

CITIFINEの固定式衝突防止ポールは、占有面積が小さい区分用ポールで、テラス、歩道、歩行者通路、横断歩道周辺の区画と保護を目的として設計され、都市景観に目立たず馴染む仕様です。フランスで設計・製造され、数値クラッシュテストにより認証された耐衝撃性能を有し、視認性を損なうことなく駐車の制御が可能です。

主な用途

• 歩行者通路、歩道、テラス、前庭の区画および保護。
• 横断歩道周辺での恒久的な侵入防止および駐車規制。
• 設置面積が小さいため都市環境や中心市街地に適しています。

クラッシュテスト性能（バージョンにより）

• サイズS：正面衝突 138 kJ（3.5 t、32 km/h）。45°衝突 216 kJ（3.5 t、40 km/h）。
• サイズM：正面衝突 216 kJ（3.5 t、40 km/h）。45°衝突 311 kJ（3.5 t、48 km/h）。
• サイズL：正面衝突 311 kJ（3.5 t、48 km/h）。45°衝突 454 kJ（3.5 t、58 km/h）。

適合性
歩行者と自動車の視認性に関するフランスの移動性指向法（Loi d'Orientation des Mobilités, LOM）の要件を満たします。選択するバージョンに応じて数値クラッシュテストで耐衝撃性が認証されています。

素材と仕上げ

• 処理・塗装された鋼（RAL色）またはステンレス製のバージョン。
• ステンレス306Lのスリーブ化が可能。
• カスタマイズオプション：反射帯、カスタムヘッド（球形、フラットトップ、コントラスト）、RAL色。

設置と設計
設置深さを抑えた設計（地上占有寸法20 cm未満）により、地下配管等で深掘りが制限される歩道等への施工が可能です。プレートと梁による固定でコンクリートへの強固な定着を実現；埋設固定プレートと調整パッドにより施工性と耐力の維持を図ります。

バージョン
Versions | サイズ S | サイズ M | サイズ L
Ø 直径 | 鋼 90 mm | 鋼 100 mm | 鋼 120 mm
| ステンレス 100 mm | ステンレス 110 mm | ステンレス 140 mm
地上高 | 1000 または 1200 mm | 1000 または 1200 mm | 1000 または 1200 mm
プレート深さ | 92 mm〜112 mm | 92 mm〜112 mm | 92 mm〜112 mm

仕様 / 技術仕様

• モデル：サイズ S、サイズ M、サイズ L。
• クラッシュテスト耐性：バージョンにより 138 kJ〜454 kJ。
• 試験荷重（参考値）：車両 3.5 t（衝突タイプにより示される速度）。
• 直径：鋼 90 /100 /120 mm（バージョンにより）；ステンレス 100 /110 /140 mm（バージョンにより）。
• 利用可能な地上高：1000 mm または 1200 mm。
• プレート深さ：92 mm〜112 mm。
• 設置占有面積が小さい：設置深さ 20 cm未満。
• 仕上げ：RAL塗装、ステンレス、反射帯、306Lステンレススリーブ、カスタムヘッド。
• 取付：埋設固定プレート、梁による固定、調整パッドによる整列と保守。
