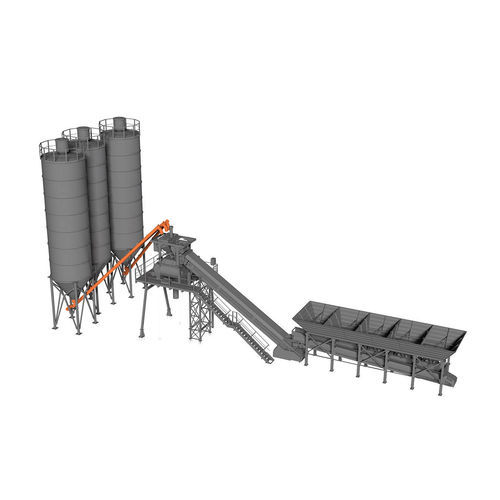

半可動コンクリート センター FIVETECH DIAMOND

自動

概要
FIVETECH DIAMONDは、50〜180 m3/hの能力範囲を持つ準モバイル型ウェットコンクリートプラントのシリーズです。ボルト接合のモジュラー構造により輸送性が向上し、現場での組立てが簡素化されます。骨材収納はモジュール式（通常4〜6室）で、自動供給システムを採用可能です。各構成は水平二軸ミキサーを装備し、FIVETRONIC制御により混合工程を完全に自動化します。

主な製品情報

• タイプ：準モバイル
• コンクリート種別：ウェットコンクリート
• 時間当たり能力：50〜180 m3/h
• 骨材保管量：65〜260 m3
• 水平二軸ミキサー範囲：1.5〜6.75 m3（バッチ容量 1.0〜4.5 m3）

ハイライト

• 輸送が容易で迅速に組み立て可能なボルト式モジュラー構造
• 自動供給付きのモジュール式骨材ホッパー（4〜6室）
• 高耐久で保守性に優れた水平二軸ミキサーによる安定した混合性能
• FIVETRONICによる完全自動化と精密な混合制御
• 最大4基までのシリンダー式セメントサイロや調整可能な排出高さ

表 - モデルと主な仕様
Model | Hourly rated capacity (m3/h) | Capacity per batch (m3) | Aggregate bins (nr) | Aggregate bins capacity (m3) | Mixer (Horizontal Twin shaft) model | Discharge height (m) | Cement silos (nr) | Control
Fivetech 1500 D | 50-55 | 1.0 | 4-6 | 65-200 | 1502 | 4.2 | up to 4 | 3.5
Fivetech 2500 D | 60-70 | 1.7 | 4-6 | 65-200 | 2502 | 4.2 | up to 4 | 3.5
Fivetech 4000 D | 90-100 | 2.5 | 4-6 | 65-200 | 4002 | 4.2 | up to 4 | 6.3
Fivetech 5000 D | 130-135 | 3.3 | 4-6 | 65-200 | 5001 | 4.2 | up to 4 | 6.3
Fivetech 7000 D | 160-180 | 4.5 | 4-6 | 52-260 | 7001 | 4.2 | up to 4 | 8.0

詳細説明
FIVETECH DIAMONDシリーズは、輸送ボリュームを低減し現場での組立てを容易にするボルト式モジュラー構造を採用しています。骨材ホッパーはモジュール式（4〜6室）で、自動充填システムにより資材取り扱いを効率化します。水平二軸ミキサーは高い混合性能を提供し、メンテナンスアクセスも容易です。FIVETRONICシステムは混合工程を細かく制御し、50〜180 m3/hの範囲で安定したバッチ品質を実現します。バッチ容量はモデルにより1.0〜4.5 m3です。

特徴 / 技術仕様

• シリーズ：FIVETECH DIAMOND
• メーカー / ブランド：CIFA
• タイプ：準モバイル型プラント
• コンクリート種別：ウェットコンクリート
• 時間当たり能力（シリーズ範囲）：50〜180 m3/h
• バッチ容量（モデル）：1.0 / 1.7 / 2.5 / 3.3 / 4.5 m3
• 骨材保管量（範囲）：65〜260 m3
• 骨材ホッパー：通常4〜6室
• ホッパー容量（モデル別）：65〜200 m3（大多数）、最大52〜260 m3（最大モデル）
• ミキサータイプ：水平二軸（ダブルシャフト）
• ミキサーモデル番号：1502、2502、4002、5001、7001
• 排出高さ：4.2 m（記載モデル）
• セメントサイロ：最大4基（設定可）
• 制御 / フットプリント（モデル別）：3.5 / 3.5 / 6.3 / 6.3 / 8.0
• 設計特徴：ボルト式モジュラー構造、モジュラー骨材保管、 自動供給システム
• 自動化：混合プロセスの細かな制御のためのFIVETRONICシステム
