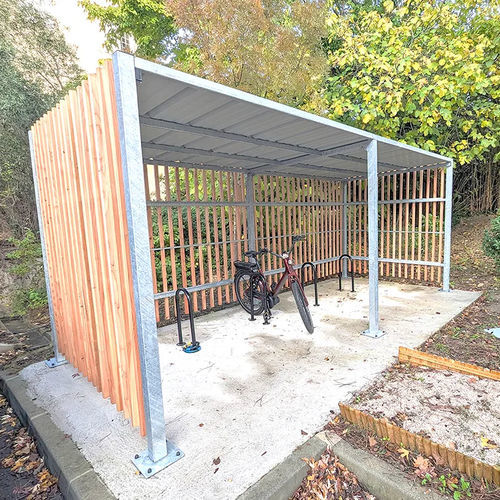

モジュール式自転車シェルター CLAIRIÈRE

溶融亜鉛メッキ鋼製複数人公共用

概要
必要な駐輪容量に合わせて特注可能なモジュール式の設備です。自転車シェルター Clairière は、雨風から自転車を保護する屋外駐輪設備で、自治体、企業、教育機関に適しています。短時間から長時間の駐輪に対応します。

デザインとモジュール性
すっきりとしたモダンなデザインにより、公的空間や私有地に違和感なく馴染み、利用者にとって使いやすい設計です。寸法は3 mから13 m超まで対応、1 m単位でモジュール化可能で、希望の収容力に合わせて調整できます。

用途とカスタマイズ
自治体、企業、学校向けのソリューションです。自転車用スタンド（アーチ）や木製または金属管の外装、閉鎖オプションや特注の設備（閉鎖用ドアはオプション）を組み込むことが可能です。固定キット付属。

シェルターの特徴（表）
有効高さ：220 cm
奥行き：230 cm
長さ：3 m以上、1 m刻みでモジュール化可
柱：鋼管 80x2
胴差・垂木：鋼管 60x30x2
木支持：鋼管 40x2
ベースプレート：250x6、高さ10 cm調整可
外装：カラマツ羽目板 40x30（オプション：金属管）
屋根：折板（鋼板）、色 RAL 7016
軒樋は勾配あり
雨水は後方中央柱へ集水
溶融亜鉛めっき仕上げ

補足（表）
有効屋根幅 2.30 m により十分な保護を実現します。
後方の勾配付き軒樋で雨水を集めます。
雨水は後方中央柱に導かれ、80 の断面で排出（落ち葉等による詰まりを防止）、集水器を追加することで方向転換可能です。
長さに応じて 2.50 m〜3 m 間隔で二重垂木。
長さ 2.50 m〜3 m の場合、2 本の中間胴差、ピッチ 70 cm。

技術仕様

• 有効高さ：220 cm
• 奥行き：230 cm
• 長さ：3 m からモジュール化、1 m 刻み
• 柱：鋼管 80x2
• 胴差・垂木：鋼管 60x30x2
• 木支持：鋼管 40x2
• ベースプレート：250x6、高さ10 cm調整可
• 外装：カラマツ羽目板 40x30（オプション：金属管）
• 屋根：折板（鋼板）、色 RAL 7016
• 有効屋根幅 2.30 m
• 後方軒樋で雨水を集め、中央柱経由で排水
• 構造は溶融亜鉛めっき
• 長さに応じた二重垂木および中間胴差
• 固定キット付属
