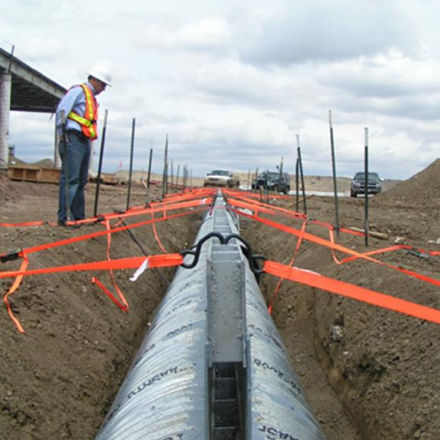

Slotted Drain™は、複数のグレードや水の流れを作る装置を使わずにシートフローを除去するユニークなパイプです。
パイプを長手方向に切断し、補強用スペーサープレート付きの台形または直線状の格子を溶接して、幅1.3/4インチのスロット開口部を形成します。このスロットが流出水を集めて下のパイプに流し、そこから適切なアウトレットに流れ込むようになっている。
スロットドレンは、耐久性に優れた亜鉛メッキ鋼や、より耐腐食性が必要な場合はALT2(Aluminized Steel Type 2)で製作されます。
道路、高速道路、駐車場などの表面水を除去するための実用的で美観に優れたインレットです。また、スポーツスタジアム、市民会館、ショッピングモール、公園など、歩行者が行き交う場所に歩道やプロムナードを設置するデザイナーやエンジニアは、「スロットドレイン」を景観づくりの重要な要素として採用しています。
一般的な駐車場では、雨水収集格子ごとに4方向に勾配をつけなければなりませんが、スロットドレインを採用した駐車場では、排水エリア全体で横方向と縦方向にそれぞれ1回ずつ勾配をつけるだけで済みます。これは、請負業者やオーナーにとっては低コストでの設置となり、エンジニアにとっては杭打ちの手間が省けることになります。スリットドレインは表面の水を効率的に除去するので、コレクターの数や道路下のラテラルの数も少なくて済みます。
道路や高速道路では、縁石や排水桝をスロットドレインの連続した長さに置き換えることで、障害物のない単一勾配の路側ができ、路肩の効果を高めて安全性を向上させることができます。
---
