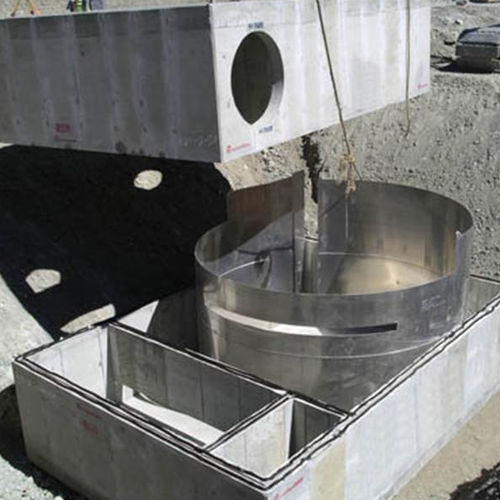

公共スペース用雨水管理モジュール VORTECHS®

地下

ボーテックスは、旋回濃縮と流量制御を組み合わせた流体力学的分離装置で、雨水流出からゴミ、破片、沈殿物、炭化水素を捕捉・保持する浅層処理装置です。ボーテックは、50ミクロンまでの沈殿物を除去し、地下水、ユーティリティ、岩盤の制約により浅い処理装置が必要なプロジェクトに理想的なソリューションです。 ヴォルテクスは、旋回濃縮と流量制御を1つの処理ユニットに統合した、地下に設置する設計雨水処理装置です。ヴォルテクスは、雨水流出からゴミ、瓦礫、土砂、炭化水素を捕捉・保持するのに理想的です。ヴォルテクスシステムの大型旋回濃縮装置と流量制御装置は、50ミクロンまでの粒子を捕捉・保持するのに理想的な低エネルギー環境を作り出すために連動します。 未処理の雨水は、流入パイプからボーテックスの旋回室に流入します。 チャンバー内の水の旋回運動は、チャンバーの床に沈殿する固形物の重力分離を促進します。 雨水は旋回室から排出され、バッフル壁が浮遊物と炭化水素を捕捉します。 雨水はバッフル壁の下を通り、流量制御室に流れ込みます。この流量制御室には、プロジェクトの要件に合わせて設計された、ピーク流量と低強度流量用の個別の流量制御装置が設置されています。 処理された雨水は排出チャンバーに流れ、排出パイプを通って排出されます。 1.大型旋回室 - 50ミクロンまでの微粒子除去 2.浅い形状 - 標準的なパイプインバート下の深さはわずか3フィート。 - 特に地下水が多い場所、岩盤がある場所、ユーティリティとの競合がある場所での設置が簡単で費用対効果に優れています。
