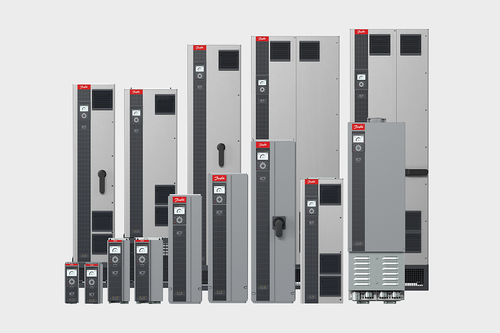

セントラルインバータ IC7-HVACR

三相モジュール式

概要
iC7-HVACRは、商業用および産業用建物の省エネルギーHVACおよび冷凍システム向けに設計された次世代のインバータ（周波数変換器）です。モジュール式制御、セキュアな接続、先進的な監視機能により、過酷な設置環境やIndustrial IoTとの統合に対応します。

製品概要
iC7-HVACRファミリーは、標準機とULH（Ultra Low Harmonic）バリアントを含み、ハーモニック抑制性能を強化します。壁掛け、盤内、据え置き設置に適し、オプションのセンサー、解析、セキュアなフィールドバス接続によりHVACR向けの高度な制御を提供します。

電源・出力範囲

• 標準機：3 x 380-480 V AC — 1.1 – 710 kW
• ULH（超低高調波）機：3 x 380-480 V AC — 22 – 160 kW

主な特長

• 設置スペースを削減し冷却負荷を低減するコンパクト設計
• ハードウェアベースのサイバーセキュリティ（暗号チップ）によるエンドツーエンド暗号化と不正アクセス防止
• 追加センサー、解析、将来対応の接続性を備えたHVACR専用機能
• C1、C2、C3カテゴリ対応の内蔵EMCフィルタ
• 非常に低いTHDi（ULHで典型的に < 3–5%）を実現するULHバリアントにより機器の過熱や誤動作を防止
• BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTUに対応するデュアルEthernetまたはRS485ポート
• 標準でSafe Torque-Off（STO） SIL3 / Performance Level e（PLe）対応
• 較正対応の複数のオンボードセンサーにより制御精度を向上
• 電気室からの熱損失の最大90%を除去するバックチャネル冷却により空調負荷を低減
• 誘導（IM）および永久磁石（PM）モータに対応
• 稼働率最大化のための状態基準モニタリング（CBM）を統合
• 仮想モデルを用いたドライブ／コンバータ環境のシミュレーションにより更新作業のリスクを低減

ULH（Ultra Low Harmonic）バリアント
iC7-HVACRのULHバリアントは、高調波に敏感な電力網や厳しい高調波制限がある用途に対して優れた高調波抑制を提供し、電力品質と機器寿命を向上させます。

設置・適用上の注意

• 壁掛け、盤内、据え置き設置に最適化
• 商業ビルのHVACRシステムおよびその他の過酷な環境向けに設計

デジタルエコシステムとツール

• 機能拡張が可能なモジュラー制御プラットフォーム
• 設定、監視、解析のためのMyDrive® SuiteおよびMyDrive Insightに対応

導入効果

• エネルギー効率の改善と運用コストの削減
• 高調波による影響の低減と電力品質要件への適合
• 強化されたサイバーセキュリティと安全なBMS統合
• コンパクト設計とバックチャネル冷却による省スペース化と冷却需要の低減
• ライフサイクルコストの低減と機器寿命の延長

主な仕様

• 製品ファミリー：iC7-HVACR（標準およびULHバリアント）
• 電源電圧：3 x 380–480 V AC
• 出力範囲：標準 1.1–710 kW；ULH 22–160 kW
• 高調波性能：ULH THDi 典型値 < 3–5%
• EMC：C1、C2、C3カテゴリ対応の内蔵フィルタ
• 接続性：デュアルEthernetまたはRS485；対応プロトコル：BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTU
• 機能安全：Safe Torque-Off（STO）標準でSIL3 / PLe対応
• 冷却：電気室の熱損失低減を目的としたバックチャネル冷却
• セキュリティ：暗号チップによるハードウェアベースのデータ暗号化
• 統合センサー：複数のオンボードセンサーと較正サポート
