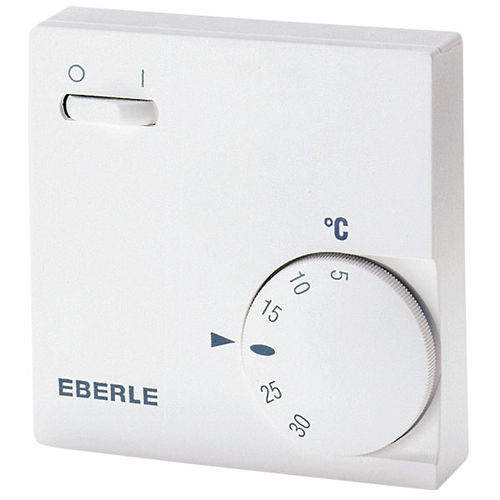

この電子温度コントローラは、以下と組み合わせて室温を制御するために設計されています。
• 温水ヒーター、対流ヒーター、床暖房などの暖房システム
• 接続ストリップと適切な入力循環ポンプと組み合わせた加熱冷却の変化
EDV-Nr. :
517 1241 51 102
温度設定範囲
5... 30 ºC
ヒータースイッチON/OFF
1極
電源電圧
230 V AC(195... 253 V)50 Hz
消費電力ヒータース
イッチがオフの場合 0,5 W 出力リレー、接点の変更スイッチング電流 AC 10 mA... 5
10 mA... 4 A cos-= 0,6
制御アルゴリズム
比例コントローラ (PI) (PWMを介して連続的に似ています)
スイッチング温度差
~ 0,5 °C
温度センサー:リモートセンサー (オプション)
内部タイプ F 193 720 または F 190 021 (50 m まで拡張可能)
範囲制限ダイヤル内
ケーシング
IPの保護の度合い 30
安全クラス
II
周囲温度
0... 40 ºC
ストレージ温度
—25... 70 ºC
寸法
75 x 75 x 25,5
•この電子温度コントローラは、
室温を制御するために設計されていますとの連動:
• 加熱システム(温水ヒーター、対流ヒーター、床
暖房など)
• 接続ストリップ
と適切な入力循環ポンプとの組み合わせによる加熱冷却の変更
• PWM出力(TPI)
• 接触
によるリレー変更 • ヒータースイッチ(スタンバイ、コントローラ残り)電源では、負荷
がオフになります)
•加熱/
冷却用の接続ストリップを使用するアプリケーションに適しています
---
