金属格子製フェンス CHAMPION D.M.

溶接メッシュスポーツグラウンド用モジュール式

説明

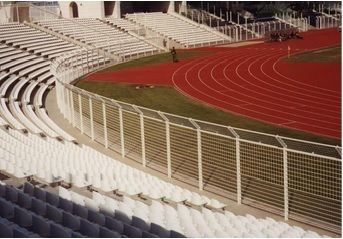

スポーツ施設の建設および運用に関する現行の安全基準に従って設計されたフェンス。UNI EN 13200-3 準拠。Champion D.M. フェンスは、モジュール式の一体型継ぎ目のない電気溶接ワイヤーメッシュパネルと IPE 100 支柱で構成されています。堅牢性により競技エリアの保護と安全を確保しつつ、観客の視認性を維持します。オフェンディコラ（offendicola：下部パネル）付きまたは無しで提供可能です。

上部パネル

• 材料：炭素鋼 UNI EN 10025 S235JR
• 高さ：1174 mm；幅：1995 mm
• メッシュ開口：124 x 100 mm
• 水平部材：フラットバー 25×3 mm
• 垂直部材：丸棒 Ø 5 mm
• 支柱取付け用の孔あきフラットバー 25x3 mm による垂直フレーム
• 上部横材：U型プロファイル 50x50x50 mm 厚さ 3 mm

下部パネル

• 材料：炭素鋼 UNI EN 10025 S235JR
• 高さ：933 mm；長さ：1995 mm
• メッシュ開口：124 x 50 mm
• 水平部材：フラットバー 25×3 mm
• 垂直部材：丸棒 Ø 5 mm
• 支柱取付け用の孔あきフラットバー 25x3 mm による垂直フレーム

下部パネル (offendicola)

• 材料：炭素鋼 UNI EN 10025 S235JR
• 高さ：540 mm
• メッシュ開口：124 x 100 mm
• 水平部材：フラットバー 25×3 mm
• 垂直部材：丸棒 Ø 5 mm
• 支柱取付け用に孔あきのフラットバー 25x3 mm フレーム
• 下部パネル上部の横材：角パイプ 35×35 mm 厚さ 3 mm

支柱

• 材料：炭素鋼 UNI EN 10025 S235JR
• 支柱プロファイル：IPE 100
• 高さ：2550 mm（または構成 2630+560 mm）
• パネル取付けおよび接地用の孔付き

固定部品

• 材料：ステンレス鋼 AISI 304
• 盗難防止システム：TTQST M 10×30 黒色（要望により）

仕上げ

• UNI EN ISO 146 による溶融亜鉛めっき

標準寸法

• 製品技術仕様表に準拠したパネルおよび支柱の標準寸法（パネル幅：1995 mm；上部・下部・下部パネルのパネル高さは各記載どおり；支柱：2550 mm または 2630+560 mm）

特長 / 技術仕様

• 適合：UNI EN 13200-3
• パネルタイプ：電気溶接メッシュ、モジュール式・一体型
• 主要材料：炭素鋼 UNI EN 10025 S235JR
• メッシュ開口：124x100 mm（上部パネル）、124x50 mm（下部パネル）、124x100 mm（下部パネル）
• 水平部材：フラットバー 25×3 mm
• 垂直部材：丸棒 Ø 5 mm
• 垂直フレーム：アンカー用に孔あきのフラットバー 25x3 mm
• 上部横材（上部パネル）：U型プロファイル 50x50x50 mm 厚さ 3 mm
• 上部横材（下部パネル）：角パイプ 35×35 mm 厚さ 3 mm
• 支柱：IPE 100 プロファイル
• 利用可能なパネル高さ：1174 mm（上）、933 mm（下）、下部パネル 540 mm
• 支柱：高さ 2550 mm または代替 2630+560 mm
• 固定部品：ステンレス AISI 304；オプションの盗難防止システム TTQST M 10×30
• 仕上げ：UNI EN ISO 146 による溶融亜鉛めっき
