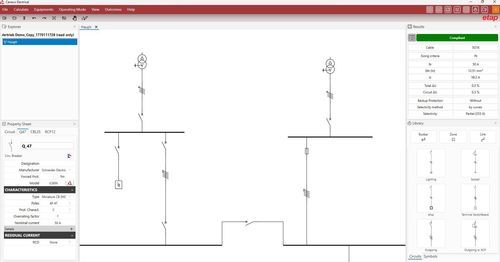

計算ソフトウェア CANECO ELECTRICAL

プロジェクト管理データ管理デザイン

概要
Caneco Electricalは、低圧（LV/BT）、太陽光（PV）、高圧（HV/AT）設備の設計と計算に対応したクラウドベースの電気設計ソフトウェアスイートです。地域ごとの適合規格、マルチメーカー機器データベース、およびAC/DCの自動計算を統合し、検査・委託業務向けの詳細な報告書と図面を出力します。

含まれるモジュール

• PVモジュール：直流および交流システムの統合、EV充電（IRVE/EVSE）、蓄電池を含む太陽光設計。ドイツ、フランス、スペイン、IECなどの地域規格に基づくAC/DC計算を実行。800V機器およびgR/gSヒューズ対応。接続図作成機能と特定の遮断器参照に対する制限クラスを含みます。
• BT（低圧）モジュール：マルチソース対応の低圧設計、ケーブル断面計算、保護装置の自動選定、Caneco BTとの相互運用をサポート。NF 15100、REBT、VDE、IECなどの地域規格に対応。
• HT（高圧）モジュール：変圧器〜受電点間の高圧ケーブル断面計算、HS機器およびヒューズの選定/設計（NF 13200に準拠）を提供します。

主要機能

• Project Manager：プロジェクトの作成、共有、アクセス制御（読み書き）およびバージョン管理。
• Project Viewer：回路図、計算、報告書の共同レビュー。
• マルチメーカーDB：インバータ、モジュール、保護機器等の幅広い機器カタログ。
• 計算レポート編集：検査機関や立会い向けの編集可能な計算レポートを作成。

サブスクリプションオプション
Caneco ElectricalはCanecoのアドオンとして提供されます。PV設計タスク向けに、ケーブル計算や保護計算を含む独立した年間PVパッケージも用意されています。

利点

• アクセス制御とプロジェクトのバージョン管理を備えたクラウド共同作業。
• 欧州内でのレプリケーション・バックアップを備えた安全なクラウドストレージ；GDPRおよびCNIL勧告に準拠したデータ管理。
• 継続的なリリースサイクルで定期的に機能更新を提供。
• コスト管理しやすいモジュラー型アドオン。

詳細機能とロードマップ

• 最新および計画中の改善（2025年第1四半期）：図面入力のパフォーマンスおよびUI/UX改善、gR/gSヒューズ対応、間接接触管理の改善、制限・トリップ曲線の改良、IRVE図の強化と参照情報の手動追加、遮断器選定の改善、段階調整管理機能の向上。
• 計画（2025年第2・第3四半期）：蓄電池サポート（インバータ−充電器による電源としての蓄電）、選択性曲線と表、系譜曲線、UPSコンポーネントのサポート、レポートおよび表の改善、相互運用性の向上。
• PVモジュール詳細：PV発電所やカノピーをサポート；パネル、インバータ、パワーオプティマイザ、避雷・サージ保護、急速充電器等の図記号；インバータ・モジュール等のメーカー機器を収録；ケーブル・保護の寸法適合状況を提示。
• 低圧モジュール詳細：マルチソース図面、ケーブル寸法計算、保護の自動選定、低圧配電網に接続された設備の設計をサポート。
• 高圧モジュール詳細：受電変電所までの中高圧網に接続された設備をサポート；変圧器〜受電点間の高圧ケーブル算定；高圧配電盤とヒューズの選定。

追加情報
Caneco ElectricalのPVモジュールは業界での評価（PVモジュールの受賞）を得ています。本製品はメーカー機器データ、地域規格の包含、およびエンジニアチーム向けのコラボレーションツールを重視しています。

技術仕様

• 製品種別：BT、PV、HT設備向けのクラウドベース電気設計ソフトウェア。
• モジュール：PVモジュール、BTモジュール、HTモジュール。
• 対応規格：NFC 15‑100、C15‑712、NF 13‑200、NF 15100、REBT、VDE、IEC、NF 13200。
• 計算：AC/DC計算、ケーブル寸法、保護の設計と自動選定、選択性・トリップ曲線の管理。
• PV固有機能：PVパネル、インバータ、オプティマイザ、EVSE/IRVE、蓄電サポート、800V対応、gR/gSヒューズ対応。
• HT固有機能：変圧器〜受電点間の高圧ケーブル算定；高圧配電盤とヒューズの選定。
• コラボレーション：Project ManagerとProject Viewerによるアクセス制御とファイル共有。
• データ＆準拠：欧州内のクラウドストレージ、レプリケーションとバックアップ、GDPRおよびCNIL準拠。
• リリースサイクル：機能追加を含む継続的なリリース。
