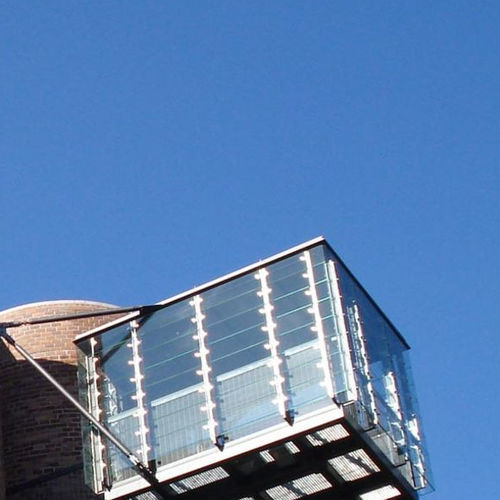

板状サイディング GG BH

ステンレススチール製垂直構造

製品説明
特にダブルスキン外装に適した本システムは、構造およびガラス構成に高い柔軟性を提供します。特注設計に属するため、技術的な実現は顧客要件に基づいて行われます。設計段階前の技術的相談を推奨します。

ドキュメント

• システム断面図 GG BH（PDF、約97.5 KB）
• データシート GG BH（PDF、約30 kB）

設計

• ポイント保持の重ね合わせガラスラメラ、現場設置の下地構造にピボット式または固定式のステンレスパネルで取付

ガラス

• 特許取得のガラス構法（Patent glazing）
• LSG（合わせガラス、安全合わせガラス）: 2×ヒートソーク処理された強化安全ガラス、または2×TVG（熱強化ガラス）、あるいは構造計算に基づく組合せ
• 総ガラス厚: 6–16 mm

金物

• 金物: ステンレス製（材質 1.4301）
• 駆動: 電動モーター（オプション）230 V または 24 V
• 駆動部保護等級: IP 65

表面処理

• ステンレス 1.4301

技術仕様

• 用途: 主にダブルスキン（ダブルシェル）外装向け
• システム種別: 顧客要件に応じて実現する特注構造
• 設計の詳細: ポイント保持の重ね合わせガラスラメラを現場下地に取付（ピボット式または固定式ステンレスパネル）
• ガラスオプション: Patent glazing、LSG（安全合わせガラス）2×heat-soaked または 2×TVG（構造計算により決定）
• 総ガラス厚: 6–16 mm
• 金物材質: ステンレス（材質 1.4301）
• 駆動: 電動モーター（オプション）230 V または 24 V
• 駆動保護等級: IP 65
• 表面材/仕上げ: ステンレス 1.4301
• 利用可能な文書: システム断面図 GG BH（PDF、約97.5 KB）およびデータシート GG BH（PDF、約30 kB）
