保護用光電光度パネル XP 20 Dセキュリティ用アクセス制御用自動ドア用
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- セキュリティ用, 保護用, アクセス制御用, 自動ドア用
詳細
製品概要

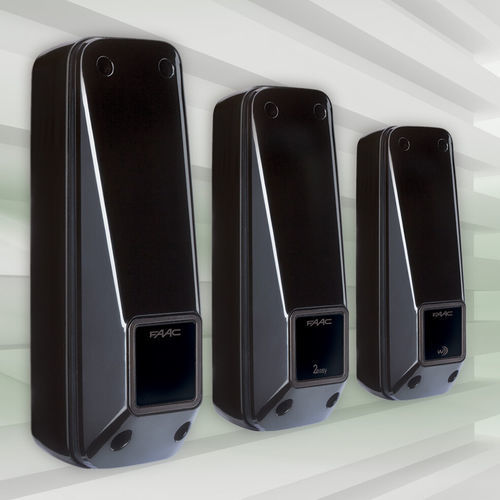

XP 20 D 可動式壁面フォトセルは、変調された赤外線送信機と受信機で構成され、最大20 mまでの検出ビームを提供します。ビームが遮られると受信機の状態が変化し、門扉やバリアの障害物検知を確実に行います。
バリエーション
送受信機
変調された赤外線の送受信機ペア。変調により周囲光に対する耐性が向上します。ビームの途切れを検出し、壁面取り付けに適しています。
調整と取り付け
フォトセルは高性能レンズを装備した回転式ブラケットに取り付けられており、あらゆる方向でビーム効率を最適化します。回転ブラケットはクイックフィットのロックで固定可能（必要に応じてドライバーで取り外し可）。水平調整は-90°〜+90°、自己位置合わせの許容範囲を備え、設置の柔軟性を高めます。
技術仕様（表）
TECHNICAL SPECIFICATIONS | XP 20 D | XP 20B D | XP 20W D
電源電圧 : 24V DC / 24V AC | BUS 2easy 経由、24V 非極性 2線 DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC または電池駆動 (3 V CR2 - 別売)
公称到達距離 : 20 m | 20 m | 20 m
取付け方式 : 壁面取付 | 壁面取付 | 壁面取付
寸法 (LxHxD) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
水平調整角度 : -90° +90° | -90° +90° | -90° +90°
自己位置合わせ角度 : ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m)
障害物検知時間 : 13 ms | 20 ms | 40 ms
消費電流 : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA 電池時 または 5 mA @24V DC)
保護等級 : IP54 | IP54 | IP54
最大接点容量 : 60 VA / 24 W (XP 20 D) | — | —
使用環境温度 : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
システム容量に関する注記 : 同一システムに最大16組まで設置可 (XP 20B D); 最大4組 (XP 20W D)
用途と利点
自動門やバリアの安全検知に適しています。配線方法（従来式、BUS 2easy、無線/電池式送信機）を選択でき、設置条件に合わせて適応可能：BUS 2easyはカスケード接続の配線を簡素化し、電池式送信機は離れた送信機への配線工事を不要にします。
技術的特徴
XP 20 D 可動式壁面フォトセルは、変調された赤外線送信機と受信機で構成され、最大20 mまでの検出ビームを提供します。ビームが遮られると受信機の状態が変化し、門扉やバリアの障害物検知を確実に行います。
バリエーション
- XP 20 D：送信機および受信機を従来の24 Vで給電するシステム。
- XP 20B D：BUS 2easyシステム。24 Vの非極性2線のみで動作し、同一システムに最大16組まで設置可能。車両のLEDヘッドライト等の外部光源による干渉から保護します。
- XP 20W D：受信機は12–24 V給電、送信機は12–24 Vまたは電池（3 V CR2、別売）駆動が可能で、送信機への配線工事を回避できます。選択可能なチャンネルで最大4組まで設置可能で、外部光による干渉保護を備えます。
送受信機
変調された赤外線の送受信機ペア。変調により周囲光に対する耐性が向上します。ビームの途切れを検出し、壁面取り付けに適しています。
調整と取り付け
フォトセルは高性能レンズを装備した回転式ブラケットに取り付けられており、あらゆる方向でビーム効率を最適化します。回転ブラケットはクイックフィットのロックで固定可能（必要に応じてドライバーで取り外し可）。水平調整は-90°〜+90°、自己位置合わせの許容範囲を備え、設置の柔軟性を高めます。
技術仕様（表）
TECHNICAL SPECIFICATIONS | XP 20 D | XP 20B D | XP 20W D
電源電圧 : 24V DC / 24V AC | BUS 2easy 経由、24V 非極性 2線 DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC または電池駆動 (3 V CR2 - 別売)
公称到達距離 : 20 m | 20 m | 20 m
取付け方式 : 壁面取付 | 壁面取付 | 壁面取付
寸法 (LxHxD) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
水平調整角度 : -90° +90° | -90° +90° | -90° +90°
自己位置合わせ角度 : ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m)
障害物検知時間 : 13 ms | 20 ms | 40 ms
消費電流 : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA 電池時 または 5 mA @24V DC)
保護等級 : IP54 | IP54 | IP54
最大接点容量 : 60 VA / 24 W (XP 20 D) | — | —
使用環境温度 : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
システム容量に関する注記 : 同一システムに最大16組まで設置可 (XP 20B D); 最大4組 (XP 20W D)
用途と利点
自動門やバリアの安全検知に適しています。配線方法（従来式、BUS 2easy、無線/電池式送信機）を選択でき、設置条件に合わせて適応可能：BUS 2easyはカスケード接続の配線を簡素化し、電池式送信機は離れた送信機への配線工事を不要にします。
技術的特徴
- モデル: XP 20 D (XP 20B D、XP 20W Dもあり)
- 公称到達距離: 20 m
- 取付け: 壁面取付
- 寸法: 41 x 130 x 42 mm
- 水平調整: -90°〜+90°
- 自己位置合わせ: 20 mで±7°、5 mで±13.5°
- 障害物検知時間: XP 20 D = 13 ms; XP 20B D = 20 ms; XP 20W D = 40 ms
- 電源: XP 20 D = 24V DC/AC; XP 20B D = BUS 2easy 2線 24V DC (非極性); XP 20W D = Rx 12–24V AC/DC, Tx 12–24V AC/DC または電池 (3 V CR2, 別売)
- 消費電流: XP 20 D Rx 30 mA + Tx 20 mA; XP 20B D Rx 10 mA + Tx 10 mA; XP 20W D Rx 30 mA + Tx 40 mA (電池) / 5 mA @24V DC
- 保護等級: IP54
- 最大接点容量 (XP 20 D): 60 VA / 24 W
- 動作温度: -20°C〜+55°C
- BUS 2easy は同一システムで最大16組をサポート; 無線バリアントは最大4組
- 高性能レンズを備えた回転ブラケットとクイックフィットロック（取り外し可能）
