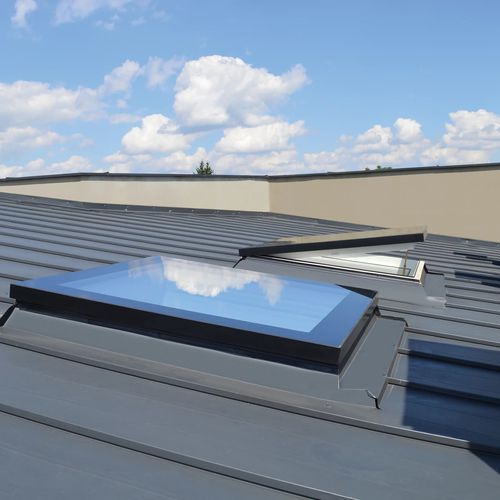

UPVC製屋根窓 DMF DU8

傾斜4層ガラス戸が1枚

簡潔な説明
傾斜2°〜15°の平屋根向けに設計されたモダンなフラットルーフ窓です。DMF DU8は高い自然採光、年間を通じた熱的快適性、および操作棒による最大30 cmの開き角を利用した効果的な換気を提供します。黒いステップ付きのフラットガラスがミニマルで現代的な外観を演出します。

主な特長

• フラットルーフ用天窓 DMF DU8、販売サイズ例：60 × 60 cm
• DU8 四重中空ガラスユニット（パッシブ建築向け） Uw = 0.64 W/m²K
• 内部 P2A ラミネートガラスによる安全性向上；外側は強化ガラス、通年の雹耐性保証付き
• ZSD 操作棒による手動開閉（開き角最大 30 cm）
• 屋根勾配 2°〜15° に対応；2° 未満は XRD‑A 角度ベースを使用；緑化/砂利/換気屋根は XRD または XRD/W ベースを使用
• 室内アクセサリーや外付けオーニングブラインドを装着して日射熱の低減が可能

構造と機能
枠は断熱材充填の白色マルチチャンバ uPVC プロファイル（RAL 9010）で、耐湿性が高くメンテナンスが容易です。外装は黒（RAL 9005）です。耐久構造により変形と湿気に強い設計です。DU8 ガラスユニットは多室構造の高断熱パッケージで、熱損失を最小化し熱的快適性を確保します。

性能ハイライト

• 熱貫流率 Uw = 0.64 W/m²K（選定サイズ 60 × 60 cm、純正取り付け付属品使用時）
• 気密性向上のための三重シール
• 気密性能等級：クラス 4
• 風荷重抵抗：クラス C5/B5
• 耐衝撃性：クラス 5 – 950 mm
• 防水性能：E1200
• 遮音性能 Rw ≈ 33 dB

用途と取り付け
DMF DU8 は、垂直窓が設置できない場合の代替として設計されています。勾配 2°〜15° の平屋根への取り付けを想定しています。追加の XRD または XRD/W ベースに取り付けると、仕上げ層上に窓が持ち上がり、緑化・砂利・換気屋根での適切な排水が可能になります。取り付け角度を大きくする場合や 2° 未満の勾配には XRD‑A 傾斜設置ベースを使用してください。

付属 / 供給可能な機器

• 標準セット例：ZSD 操作棒、手動アクチュエータ
• 利用可能なオプション：室内アクセサリー、外付けオーニングブラインド；自動化された Z‑Wave 版も別製品として提供

仕様 / 技術データ

• 商品名：DMF DU8
• 販売サイズ（W × H）：60 × 60 cm
• 外枠幅 × 高さ：820 × 820 mm
• 枠有効開口（W × H）：517 × 517 mm
• 開き有効開口（W × H）：476 × 476 mm
• 取合有効開口（W × H）：558 × 558 mm
• 枠材質 / 色：マルチチャンバ uPVC、PVC 白（RAL 9010）
• 外装色：ブラック RAL 9005
• ガラスユニット：DU8 マルチチャンバ（四重）
• Uw（選定サイズ / DU8）：0.64 W/m²K
• シール数：3
• 気密性（気密クラス）：クラス 4
• 風荷重抵抗：クラス C5/B5
• 耐衝撃性：クラス 5 – 950 mm
• 防水性能：E1200
• 遮音性能 Rw：33 dB
• 制御方式：標準は ZSD 操作棒による手動；Z‑Wave / 電動バリアントは別売
• ソーラー給電 / 電動制御（標準）：なし（標準は手動）
• セット内容（例）：ZSD 操作棒、手動アクチュエータ
• 製品重量：47 kg
• 梱包寸法（W × L × H）：0.91 m × 0.92 m × 0.28 m
• 適合屋根勾配（最小–最大）：2° – 15°
