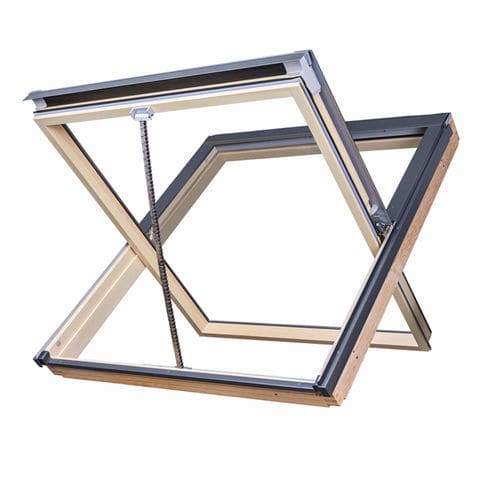

木製避煙揚げ板 FSR-U P5

屋根用

概要 FSR‑U P5 防煙換気窓は、消防保護機能と日常使用の屋根窓の利便性を兼ね備えています。緊急時には煙や高温ガスを排出して安全性を高め、日常では自然換気と採光を提供して室内の快適性を向上させます。堅牢な木製構造、高品質な仕上げ、P5 グレージングユニットにより、階段室、公共建築、性能の検証や耐侵入性の向上が求められる場所に適しています。

安全性を考慮した設計 FSR‑U P5 は、高い煙排出性能に関する EN 12101-2 の要件を満たすよう設計され、システムの安定した動作をサポートします。24V チェーンアクチュエーターは、最適な幾何学的排煙面積を確保するために 60 秒以内で扉体を 90° まで開きます。広い開口は緊急時の安全な屋根避難口としての利用も可能にします。耐久性のあるヒンジと精密機構により規定荷重下での構造安定性を保持し、VdS 2221:2001‑08(01) に準拠した重力式排煙システムでの使用にも対応します。

様々な勾配への柔軟な設置 15°〜90° の屋根勾配で設置可能なため、多くの勾配屋根や要求の高い構造に適合します。屋根材に合わせた各種フラッシングを用意しています。センサー、換気スイッチ、リモートコントロールシステムなどで機能を拡張し、技術要件に合わせつつ日常の快適性を維持できます。

主な利点

• 火災時の煙排出と日常の換気
• 湿度の高い室内にも適応
• 自動開閉用チェーンアクチュエーター
• 屋根勾配 15°–90° に対応して設置可能

ガラスユニット FSR‑U P5 は、破壊による侵入に対して高い保護を提供する二重室 P5 防犯ガラスユニットを備えています。内側の合わせガラス（クラス P2A）は破損時に破片をフィルム内に保持し、けがのリスクを低減し不正な侵入を防ぎます。外側の強化ガラスは機械的損傷や気候耐久性を高めます。外板はメーカー指定の耐雹（ひょう）生涯保証の対象です。

外装仕上げ 外装部材は RAL 7022 色の耐食性に優れたフラッシングで仕上げられています。素材は湿気、UV、気象条件に対する耐性が高く、長期的な保護と現代的・伝統的な屋根材に調和する美観を提供します。

内装仕上げ 内部は高品質な松材を真空含浸処理して菌類やカビから保護し、ポリウレタン塗料を三回塗布して目立たない木目のない耐湿性のある滑らかな白仕上げにしています。キッチン、浴室および見た目と機能性が求められる空間に適します。

チェーンアクチュエーター 24V チェーンアクチュエーターは制御システム接続時に自動で開閉が可能で、60 秒以内に 90° の全開に到達します。機構は扉体の安定した揚程と、排煙運転および日常使用の両方での信頼性の高い動作を保証します。

仕様 / 技術仕様

• モデル: FSR-U P5
• タイプ: 防煙換気窓 / 日常換気用屋根窓
• 開口: 扉体が 90° まで開く（全開）
• アクチュエーター: 24 V チェーンアクチュエーター；全開 60 s
• ガラス: 二重室 P5 防犯ガラスユニット；内側合わせガラス クラス P2A；外側強化ガラス（メーカーの耐雹保証）
• 用途: 火災時の煙排出、日常換気、屋根避難口としての使用が可能
• 規格・適合: EN 12101-2 の要件を満たす設計；VdS 2221:2001‑08(01) に準拠するシステムでの使用をサポート
• 設置勾配範囲: 15°–90°
• 外装仕上げ: 耐食性フラッシング（RAL 7022）
• 内装仕上げ: 真空含浸松材、ポリウレタン塗料三回塗り、白
• 適合設置場所: 階段室、公共建築、湿度の高い部屋
• ページに表示されたサイズ例: 78x78 cm（選択オプション）
• 追加オプション: 気象センサー、換気スイッチ、リモコンシステムに対応
