テラス屋根用明り取り SFF

防水気密性ポリカーボネート製

概要
ライトトンネルは、窓を設置できない場所（廊下、更衣室、建物内部の浴室など）に適したソリューションです。SFFは透明ドームと柔軟な導光管を備え、平屋根への設置を想定しており、屋内に自然光を導きます。採光性能はトンネル径、管長、屋根の向き、および適切な施工に依存します。

一日中の自然光

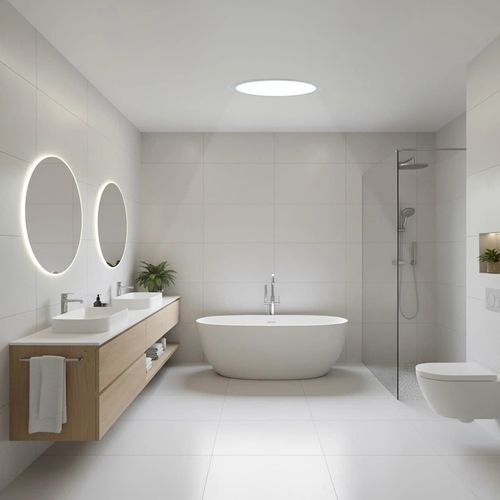

屋根で捕捉した光は柔軟な管を通って室内に導かれ、天井のディフューザーで均一に拡散され、影の目立たない照明を実現します。直径350 mmおよび550 mmのラインナップにより、日中の人工照明の必要性を低減します。

主な特長

• 傾斜0–15°の平屋根に適合
• 柔軟な導光管（標準長さ2.1 m）により構造物を回避可能
• 透明でUV耐性のあるドームが雨水を排出し、汚れの蓄積を抑制
• 天井ディフューザー（曇りガラス）により光を均一配分；夜間用にオプションのSLO照明キットあり
• 管内面は反射層仕上げで、長手方向の高い採光性能を保持

施工と適応性
SFFは統合設置ベースおよび取り付けキットを付属して出荷されます。柔軟な管設計によりモジュールの切断や接続を行うことなく室内レイアウトに合わせて配管可能。シーリングテープで光漏れを防止します。構造は気密で耐久性があり、定期的なメンテナンスを必要としません。

性能と延長に関する注意
標準の柔軟管長は2.1 mです。必要に応じて追加のSLMモジュールで延長可能で、推奨最大長は直径350 mm管で400 cm、直径550 mm管で600 cmです。

技術仕様

• 型番：SFF
• 太陽トンネルの種類：平屋根用ドーム型
• フラッシングの種類：なし
• 屋根の種類および屋根材：平屋根用
• トンネル直径：350 mm（550 mmもあり）
• 導光管の長さ：2100 mm（標準）
• ベース高さ：150 mm
• 屋根開口サイズ：420×420 - 470×470 mm
• 導光管の種類：柔軟管、内面反射層
• ドーム材質 / 屋根断面：UV安定化3 mmポリカーボネート
• 熱貫流率（U値）：350 mm - 2.0 W/m²K; 550 mm - 1.9 W/m²K
• 気密等級：クラス4
• 下向き荷重に対する耐力：DL 2500
• 引抜き荷重に対する耐力：UL 3000
• 耐衝撃性：小さな硬い体 - 貫通なし；大きな軟体 - SB 1200
• 防水性：適合
• 製品重量：20.1 kg
• 梱包寸法（幅 × 長さ × 高さ）：0.87 m × 0.86 m × 0.385 m
• 付属/利用可能なアクセサリー：統合設置ベース、取り付けキット、ドーム固定セット、カバーをベースに機械的に固定するプロファイル；オプションのSLO照明キット
• 推奨施工屋根勾配：0°–15°
