溶融亜鉛メッキ鋼製仮天井 FVP series

アルミニウムパネルオフィス用

製品概要
吊り天井用金属パネル。アルミニウムまたは亜鉛めっき鋼製のFVPパネルは、さまざまなパンチングパターン、厚さ、仕上げで提供され、意匠および機能要件（音響性能・断熱性能など）に対応します。

金属吊り天井パネルとは
金属吊り天井パネルは、吊り構造のグリッドに組み込まれ、目に見える天井面を形成する平坦で剛性のある要素です。FVPパネルは標準サイズおよびプロファイル（lay-in、lay-on、clip-in/clip-on）で生産され、商業施設、教育機関、交通インフラなど、耐久性・耐火性・保守性が求められるプロジェクトに適しています。

金属吊り天井パネルの取付け方法
既存天井を準備し、吊りレイアウトをマーキングします。主桁と横桁を取り付けてT-24等の平坦なグリッドを作成します。FVPパネルをグリッドに挿入し、周辺パネルは必要に応じて切断し、必要に応じてクリップやネジで固定します。配列を確認し、隙間を埋め、ハンガーを調整して均一な天井面を仕上げます。

金属吊り天井パネルの特長

• オプションの充填材による音響性能
• 建築的な表面仕上げとカラーオプション
• 吸音・防音性能とパンチングパターン
• 湿気や一般的な建築汚染への耐性
• 公共空間に適した衝撃・摩耗耐性
• 複数のRALカラーと工場仕上げ
• 簡単な組立、メンテナンス、交換

金属吊り天井パネルのモデル

• FVP Clip-In (Hidden Carrier)
• FVP Clip-On (Hidden Carrier)
• FVP Lay-In (Suspended)
• FVP Lay-On (Seated)

納品詳細
製品名 — 寸法 — パッケージ数量 — パレット数量 — 容積
FVP CLIP-IN — 60×60 cm — 24 個 = 8,64 m² — 24 パック = 207,36 m² — 0,12 m³ / パック
FVP CLIP-IN — 30×30 cm — 60 個 = 5,40 m² — 30 パック = 162 m² — 0,08 m³ / パック
FVP CLIP-IN — 30×60 cm — 30 個 = 5,4 m² — 30 パック = 162 m² — 0,08 m³ / パック
FVP CLIP-IN — 60×120 cm — 10 個 = 7,2 m² — 15 パック = 108 m² — 0,24 m³ / パック
FVP LAY-IN — 60×60 cm — 32 個 = 11,52 m² — 24 パック = 276,48 m² — 0,12 m³ / パック
FVP LAY-IN — 30×30 cm — 68 個 = 6,12 m² — 30 パック = 183,60 m² — 0,08 m³ / パック
FVP LAY-ON — 60×60 cm — 32 個 = 11,52 m² — 24 パック = 276,48 m² — 0,12 m³ / パック
FVP LAY-ON — 30×30 cm — 88 個 = 7,92 m² — 30 パック = 237,60 m² — 0,08 m³ / パック
FVP CLIP-ON — 60×60 cm — 24 個 = 8,64 m² — 24 パック = 207,36 m² — 0,12 m³ / パック
FVP CLIP-ON — 30×30 cm — 60 個 = 5,40 m² — 30 パック = 162 m² — 0,08 m³ / パック

技術仕様
システム — Lay-on, Lay-in, Clip-in
サイズ (mm) — 600×600, 300×300, 300×600, 600×1200
厚さ — 0.40 mm, 0.45 mm, 0.50 mm, 0.60 mm, 0.70 mm
原材料 — アルミニウムおよび亜鉛めっき鋼
パンチング (mm) — 1.8 (段違い配列), 2.5 (列配列)
音響 — 輸入ガラス繊維およびローカルファブリックの選択肢
カラー — 標準 RAL 9016 または RALカタログの他色
支持システム — T-24、白のメインキャリアおよびチャンネルキャリア、clip-in キャリアオプション

図面の構成部品

• FVP Suspended Ceiling Panel
• FVP T-24 Main Carrier 3.6 m
• FVP T-24 Main Carrier 1.2 m
• FVP T-24 Main Carrier 0.6 m
• FVP Z または L コーナープロファイル（lay-on は L コーナー）
• FVP Hanger Tongs
• スチールドローベル
• 吊りワイヤー

用途 / 使用エリア

• カフェ・レストラン

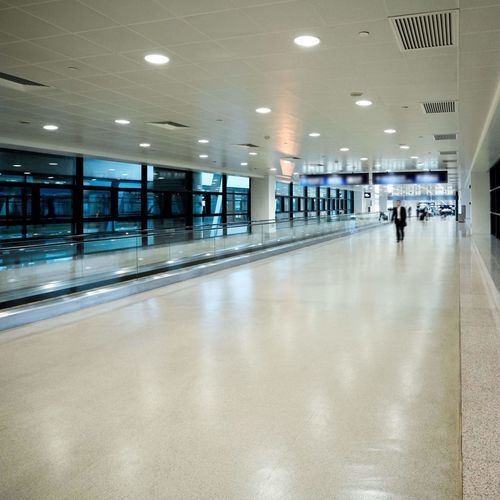

• 空港
• 学校・大学
• 地下鉄・メトロ駅
• 医療複合施設・病院
• 会議ホール
• 映画館・劇場
• 銀行・公共施設
• ショッピングモール、エントランス、商業エリア全般

技術仕様一覧

• 利用可能なシステム：Lay-on, Lay-in, Clip-in
• 標準パネルサイズ：600×600 mm, 300×300 mm, 300×600 mm, 600×1200 mm
• パネル厚オプション：0.40 mm〜0.70 mm
• 材料：アルミニウムおよび亜鉛めっき鋼
• パンチングパターン：1.8 mm 段違い、2.5 mm 列配列
• 音響充填オプション：輸入ガラス繊維またはローカルファブリック
• 標準色：RAL 9016（他の RAL 色も利用可能）
• 支持システム：T-24 メインキャリア、チャンネルおよび clip-in キャリア
• 梱包およびパレット数量はモデルとサイズにより異なります（上記の納品詳細を参照）
