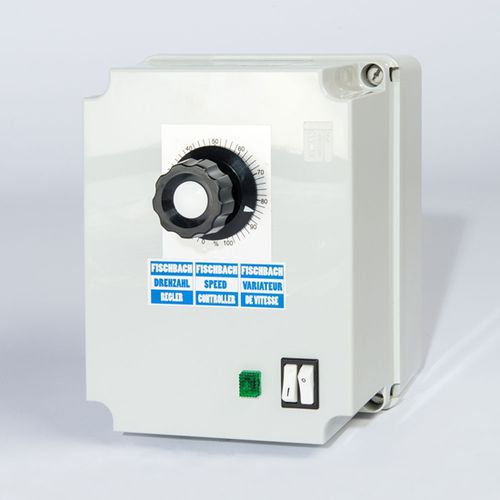

換気用速度レギュレーター FDR

フィッシュバッハスピードコントローラは、ファン、ファンユニット、AHU（エアハンドリングユニット）において、ディスクローターモーターの回転数を最適に制御するために開発されました。 ステップスイッチによる電圧調整。単相-7段階三相：5段階 ロータリーノブとスケールによる速度調整（0〜100％の任意の電圧に対応） コンタクター内蔵、オン/オフキー、モーターの温度接点によるモーター過熱保護、二次ヒューズ、またはヒューズの代わりにFDR 20/3, FDR 40/3, FDR 200/3, FDR 400/3の場合、モーターまたはダブルモーターの各ステーターの公称電流に応じて調整可能な1つまたは2つのモーター保護リレーで配線準備万端。 接続のラベルが貼られたトランスフォーマーです。 ファンの運転は、スピードコントローラーのオン/オフプッシュボタンで行います。コントローラーはファンモーター内の温度接点と連動しています。モーターが過熱すると、熱接点がスピードコントローラーをオフにします（ランプも）。動作中は表示ランプが点灯します。停電や熱接点の開放などによりファンが停止した場合、表示灯は消灯します。 スピードコントローラーが作動すると、クランプTにそれぞれ6とNが230Vの電圧となり、電磁弁やリレーを接続することができます。
