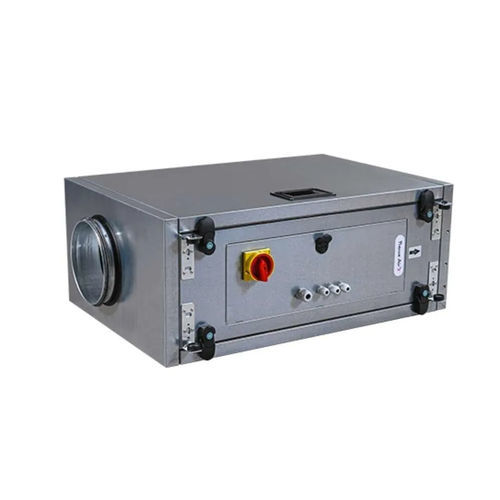

片流れ換気ユニット NOVATYS FLAT ECM商業用キッチン用業務用キッチン用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 片流れ
- 分野
- 商業用
- 応用
- キッチン用, 業務用キッチン用
- オプション
- コンパクト, 遠隔操作式, 省エネ, プログラム可能, 壁取り付け式
詳細
適用 / 用途
利点
構造 / 構成
制御 OXÉO® TOUCH3
オプション
起動サービス
仕様 / 技術データ
- テナント施設および業務用厨房向けの自己調整式システムによる新鮮空気の換気、ろ過、予熱。
- クリーンエアの排気および供給用ボックス。
- 改修工事や狭小スペースでの設置に最適。
- 組立・接続：屋内。
- 設置ポジション：水平（床置きまたは天井吊り）および垂直（壁掛け）。
- 搬送流体温度範囲：-25〜+50 °C。
- テナント施設へのクリーンエア供給。
利点
- 狭小スペースへの最適化を可能にする超薄型ボックス。
- 規制に準拠した統合制御を備えた低消費電力ボックス。
- 制御、全配線済みコイル、ISO粗塵ろ過65%（G4）フィルターを統合したオールインワン製品。第2コイル用の設置スペースあり。
- メンテナンスとアクセスの最適化：電気室は容易にアクセス可能；ファン、コイル、フィルターのメンテナンス用に上下の点検ハッチを装備。
- 二重殻断熱により占有者の快適性を高める低騒音化。
構造 / 構成
- 外装：
- 吸気/送風は直線配置。
- 電気式または温水式コイルを内蔵した溶融亜鉛めっき鋼製のモノブロックボックス。チェンジオーバーおよびDXバージョンは外部コイル。
- 岩綿密度90 kg/m3の25 mm二重殻パネル。
- 標準装備のISO粗塵ろ過65%（G4）、厚さ48 mm。
- 標準でゴムリップシール付きの円形吸排気接続。
- 構造に一体成形された足部に打ち込みナットを装備。
- 上下にヒンジ式点検ハッチ。
- 筐体の回転により汎用的な作業性を確保。
- ファン：
- リアクションタービン（Plug fan）タイプ。
- 直接結合。
- 駆動：
- ECMモーター（外部ロータ、電子整流、高効率）。
- 保護等級：IP54（サイズ600〜3000）、IP44（サイズ5000）、クラスF。
- 単相230 V 50/60 Hz：サイズ600〜2000。
- 三相400 V 50/60 Hz：サイズ3000〜5000。
制御 OXÉO® TOUCH3
- カラ―タッチスクリーン。
- 有線リモコン（モード：可変流量0-10V（DCV）、定流量（CAV）、定圧（VAV））。
- ダクトセンサー。
- 夜間低速運転プログラム。
- プログラム可能な時計。
- BMS / GTC通信。
オプション
- ISO PM10 70%（M5）フィルターはオプション。
- ISO PM2.2 65%（F7）フィルターはオプション。
- 塗装仕様はお問い合わせにより対応。
起動サービス
- 設備全体の確認。
- 機器の始動調整。
- 作業終了時の操作説明。
仕様 / 技術データ
- モデル：Novatys Flat ECM
- 品番：61046317
- 内部製品ID：79385
- ユニットタイプ：超薄型送風ボックス、二重殻モノブロック（亜鉛めっき鋼）
- 断熱：岩綿25 mm二重殻パネル、密度90 kg/m3
- 標準ろ過：ISO粗塵65%（G4）、厚さ48 mm
- ファン：リアクションタービン（Plug fan）、直接結合
- 駆動：ECMモーター（高効率）、クラスF
- 保護等級：IP54（サイズ600–3000）、IP44（サイズ5000）
- 電源：単相230 V 50/60 Hz（サイズ600–2000）；三相400 V 50/60 Hz（サイズ3000–5000）
- 流体温度範囲：-25〜+50 °C
- 設置方向：水平（床置きまたは天井吊り）および垂直（壁掛け）
- 接続：ゴムリップシール付き円形吸排気接続
- 保守アクセス：上下点検ハッチ；アクセス可能な電気室
- 利用可能なオプション：M5 / F7フィルター、塗装版、温水または電気コイル（バージョンにより異なる）
- 利用可能なサイズ / 構成（例）：600、1000、2000、3000、5000
- 表示価格（税抜）：10546.00 EUR
