ドア用蝶番 AL DESIGNO

窓用傾動または旋回アルミニウム

製品概要
Roto AL Designo は、大型で重量のある窓やバルコニー扉向けに設計された完全埋め込み型のアルミ製建具用金物です。Roto のモジュール原理に基づくモジュール設計により、ほとんどのユーロチャンバー型プロファイルシステムに組み込めるよう設計されています。外観・機能性・加工性の要件に対応します。

主要な特長

• 大型アルミ窓・バルコニー扉向けの埋め込み式バンド側金物
• 加工性と施工効率に優れる設計
• 実績ある Roto のモジュール原理に基づくモジュール式システム
• 最大吊り重量 180 kg まで対応（仕様により異なる）

ハイライトと製品バリエーション

• Roto AL Designo 180 kg：大型アルミ窓向けの完全埋め込みバンド側；最大扉高 3000 mm；耐力クラス RC 2 および RC 3；Tilt&Turn（チルト＆ターン）および Turn‑Only（単純開閉）で提供。
• Roto AL Designo 150 kg：最大扉高 3000 mm；最大 150 kg までの重い扉に対応するオプションの荷重移行；追加の中央ロック用に接続可能な差し込み丁番で気密性向上；建物特有の特別仕様は別途対応。
• Roto AL Designo 100 kg：最大扉高 3000 mm；追加の中央ロック用に接続可能な差し込み丁番；特別仕様は別途対応；非常に狭幅な Tilt&Turn 窓向けのサッシュステイ 390。

バンド側

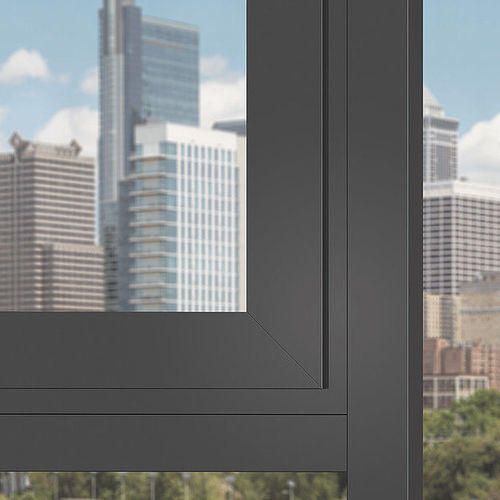

Roto AL Designo は、外観と機能において完全埋め込みのバンド側で基準を示します。ハンドルを除く全ての部品が枠と扉に組み込まれ、外部からは見えません。

• 貫通ねじを内蔵したクランピングブロックとクランプストリップの組合せにより、強固な嵌合と確実な締結を実現。

バンド側 STS
バンド側 STS は、断熱性や防音性の向上に対応する補完的システムで、荷重移行を用いることで最大 130 kg の吊り重量に対応します。ステンレス製部品、簡素な施工手順、内蔵ダンパーにより、製造者とエンドユーザー双方の利便性を高めます。住宅や公共建築向けに設計されています。

• 最小クリアランスやフラッシュプロファイルでも干渉なく開閉できる回転曲線
• 耐久性と耐食性を備えたプレス加工ステンレス部品（熱帯・地中海性気候にも適合）
• 最大開角：100°（標準 STS）
• 荷重移行による高い荷重伝達：最大扉重量を 80 → 130 kg に引き上げ（荷重移行時）
• 取付楔を用いる施工概念により取付が簡素かつ迅速
• 約 95% のプロファイルシステムをカバーするポートフォリオ
• Tilt&Turn および Turn‑Only バリエーションで提供

バンド側 STS 180°
バンド側 STS 180° は最大 80 kg の扉に対応し、全面開放が必要な建築用途に適しています。高品質なステンレス部品により高い耐食性と長期耐久性を確保し、180° 開放により外部清掃を容易にします。

• 最大開角：180°
• Tilt&Turn および Turn‑Only で提供

技術データ
扉幅：最大 1600 mm
扉高：最大 3000 mm
扉重量：最大 180 kg
セキュリティ：RC 2 / RC 3
プロファイルシステム：ユーロチャンバー型プロファイルシステム

技術データ — バンド側 STS / STS 180°（要約）
枠溝バージョン：V.01.1（13.5 – 14 mm）；V.02.1（10 mm、STS のみ）；フラッシュプロファイル対応
Tilt&Turn 用扉幅：サッシュステイ 370：370 – 900 mm；サッシュステイ 900：901 – 1,300 mm
Tilt&Turn 用扉高：チルト深さ制限装置あり：530 – 800 mm；なし：801 – 2,700 mm
Turn‑Only 用扉幅：250 – 1,300 mm
Turn‑Only 用扉高：520 – 2,700 mm
扉重量（STS）：最大 80 kg（バンド側 STS：荷重移行時 max 130 kg）
認証：DIN EN 1670：クラス 5；EN 13126‑8：2017（欧州）

仕様一覧

• 製品ファミリー：Roto AL Designo（完全埋め込み型アルミ金物）
• 最大扉重量（バリアントにより異なる）：最大 180 kg
• 最大扉幅：1600 mm
• 最大扉高：3000 mm
• セキュリティクラス：RC 2、RC 3
• 対応プロファイルシステム：ユーロチャンバーシステム；フラッシュプロファイル対応
• 枠溝バージョン対応：V.01.1（13.5–14 mm）、V.02.1（10 mm；STS のみ）
• バンド側 STS：ステンレス部品、耐食性向上、最大開角 100°
• バンド側 STS 180°：ステンレス部品、最大開角 180°
• バリエーション：Tilt&Turn および Turn‑Only
• オプションの荷重移行：100–150 kg および STS で最大 130 kg（構成に依存）
• 取付/加工機能：枠・扉部の Torx 駆動；プラグイン式クランプフォークを用いたコーナードライブで工具レス組立；ストライク位置決めと連結ロッドの切断を容易にする固定寸法（T4/T5）
• 認証：DIN EN 1670 クラス 5；EN 13126‑8：2017
