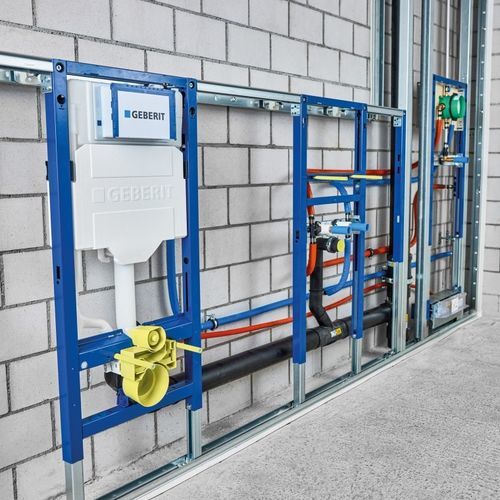

壁掛け式トイレ用設置ユニット GEBERIT DUOFIX

トイレタンク壁掛け式洗面皿用壁掛け式のビデ用

概要
Geberit Duofix は、壁掛けトイレ、洗面器、シャワーおよびその他の衛生器具向けに設計された、石膏ボード施工用の汎用自己支持型プレウォール（前壁）取付ユニットです。間仕切り設置、軽量下地内蔵設置、部分高さおよび天井高さのプレウォール設置に適し、新築および改修で使用できます。単独作業での施工が可能です。

主な情報
Geberit Duofix は、石膏ボード施工における迅速で清潔、かつ柔軟なプレウォール設置を実現します。現行世代は柔軟性の向上、施工の簡素化、流体性能の最適化、材料削減および再生可能エネルギーの使用によるCO₂削減が図られています。

用途

• 間仕切り設置
• 軽量下地内蔵設置
• 部分高さおよび天井高さのプレウォール設置
• 新築および改修工事

新しい Geberit Duofix の利点

• 要求の高い施工状況にも対応する高い柔軟性
• 工場での接続準備によりより迅速で簡単な施工
• 最新世代の給排弁による流体性能の最適化
• 材料削減とグリーン電力使用によるCO₂削減

取り扱いのしやすさ — 施工に配慮した機能

• クリックイン式フット（Duofixシステム）
• 回転式固定アンカー（Duofixシステム）
• 要素間のパネリングサポート
• 簡単に調整可能な配管ブラケット
• ヘクサロビュラ（TX）キースクリュー
• 組立を速めるための工場マーキング

プレウォール要素 — 追加の柔軟性

• 引き出し式側面固定プレート
• 代替の壁アンカーポジション
• 最大25cmの床構造に対応
• 空洞を有するフットプレート
• プロジェクション70cmまでのWCに対応

流体性能の最適化
埋込式タンクの流体系は Type 212 の消音・流量弁で最適化されています。Type 212 は4.0〜7.5リットルのフルフラッシュ容量が調整可能な二段式フラッシュバルブで、異なる陶器に応じて流量速度を絞るスロットルを備え、飛散防止と確実な作動を両立します。

対応機器一覧 — サポートされる衛生機器

• 壁掛けトイレ
• 洗面器
• シャワー（壁排水ソリューション含む）
• 小便器
• ビデ

実務的な注意点 / よくある質問
Geberit Duofix 要素は静的に自己支持可能で、個別の設置要素として、または Duofix システム壁に統合して使用できます。衛生設備の専門家向けに設計されており、バリアフリー対応を含む一般的および特殊な施工状況に対応します。

技術仕様

• 製品ファミリー / 型名: Geberit Duofix
• 製造者 / ブランド: Geberit
• 設置タイプ: 間仕切り、軽量下地内蔵、部分高さおよび天井高さのプレウォール
• 新築および改修に対応
• 施工: 単独作業での施工が可能
• 埋込式タンクの排水弁: Type 212（二段式）、フルフラッシュ容量 4.0–7.5 L 調整可能
• 流体特性: 異なるWC陶器に合わせて流量速度を調整するスロットル
• 床構造適合性: 最大25 cmまでの床構造に対応
• WCプロジェクション適合性: 最大70 cmまでのWCプロジェクションに対応
• 取付機能: クリックイン式フット、回転式壁アンカー、引き出し式側面固定プレート、代替壁アンカーポジション
• 施工支援: 要素間パネリングサポート、調節可能な配管ブラケット、ヘクサロビュラ（TX）スクリュー、追加の工場マーキング
• 環境: 材料削減とグリーン電力使用によるCO₂削減策
