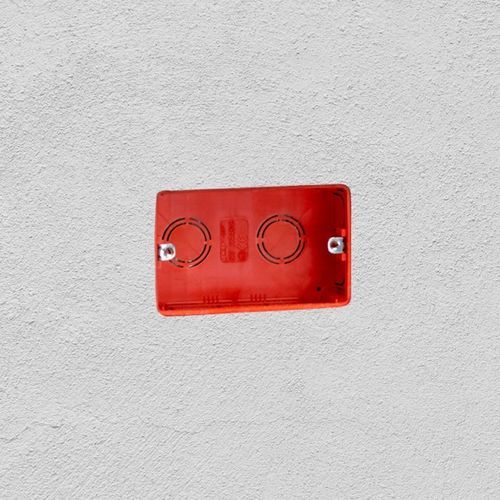

電気設備用埋め込み型防水ケース 24 SC

機械式

概要
住宅および商業向けの埋込、表面取付、床下用分配ボックスの幅広いラインナップ。高い機械的強度を持ち、仕切り、接続部品、モルタル保護カバー等のアクセサリが用意されています。床用ボックスは容量や外装仕上げ、内部構成をカスタマイズ可能で、SYSTEMレンジのコンポーネントやDINレール機器を収容できます。

利点

• 壁埋め込み用ボックス：BIG BOXは内部容積が大きく、従来型やスマートホーム用途向けの各種アクセサリに対応します。
• 床下用ボックス：安全性、接続性、電力供給に配慮したバリエーション。10、16、20、32 SYSTEMモジュール構成が選択可能で、踏行可能なカバー（スカスカまたはステンレス仕上げ）や、打設コンクリート床用の金属ケーシングも用意。
• 表面取付ボックス（住宅用プレート向け）：目立たない取り付けができない場所でも品質の高い仕上がりを提供する美観に配慮したソリューション。

製品（例）
Cod Gewiss | 内部モジュラリティ | サポート数 | 外形寸法 LxHxD (mm)
GW24601 | 10 SYSTEMモジュール | 5モジュール×2サポート | 212x98x320
GW24602 | 20 SYSTEMモジュール | 5モジュール×4サポート | 364x98x320
GW24611 | 10 SYSTEMモジュール（ステンレスカバー） | 5モジュール×2サポート | 212x98x320
GW24612 | 20 SYSTEMモジュール（ステンレスカバー） | 5モジュール×4サポート | 364x98x320
GW24606 | 16 SYSTEMモジュール（中空カバー） | 2モジュール×8サポート、ベース1 | 212x98x320
GW24607 | 32 SYSTEMモジュール（中空カバー） | 2モジュール×16サポート、ベース2 | 364x98x320

仕様 / 技術データ

• シリーズ：24 SC
• 設置タイプ：埋込、表面取付、床下ボックス
• 高い機械的強度、内部容量を拡張したBIG BOXオプション
• 付属・オプション：仕切り、接続要素、モルタル保護、分配器など
• 床下バージョン：10、16、20、32 SYSTEMモジュール構成；踏行可能なカバー（空またはステンレス）；打設コンクリート床用の金属ケーシングオプション
• カバーフィニッシュ：中空カバー、ステンレスカバー、INOX
• 互換性：SYSTEMコンポーネントおよびDINレール機器を収納可能（DIN取付キットあり）
• グローワイヤ試験：指定された床用ボックスで最大850°C
• 代表的な外形寸法：212x98x320 mm、364x98x320 mm
