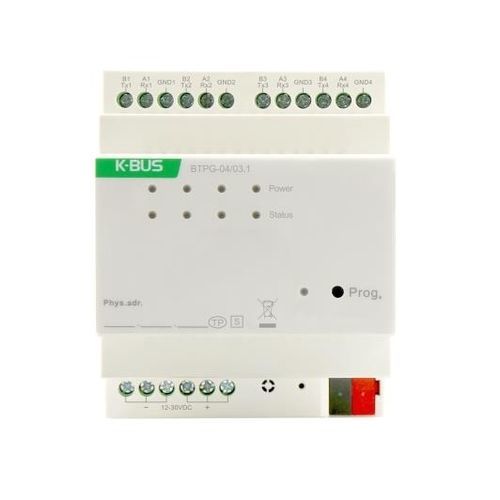

RS485/RS232 のための KNX のゲートウェイは主にインテリジェント制御システムで適用され、KNX バスから動力を与えられる Modbus/RS485/RS232 および KNX バス communication.KNX のゲートウェイを実現できる 35mm の土台の柵によって配線盤に取付けられて、そして 12-30V DC 補助電源の電圧を必要とします。.knxprod (サポート版 ETS5.7 またはより高い)の工学設計用具 ETS によって物理的な住所を割り当て、変数を形成することは利用できます。
ボーレート,データビット,ストップビット,パリティビットなど,通信の基本的なパラメータを設定することができます。
チャネルは最大500データポイントをサポートします。各ファンクションポイントは無指向性で、方向、名称、データ型(1bit/2bit/4bit/1byte/2byte)の設定が可能です。
Modbusマスターとして、スレーブからレジスタデータを読み出し、KNXと通信します。
Modbusスレーブとして、マスターまたはBAシステムへKNXデータを報告します。
通常のゲートウェイとして、通信メカニズムやロジックを持たず、データの変換のみを行います。
Modbus RTUモードのDAIKIN、HITACHI、三菱および他のVRVのエアコンを、独立した制御64までの装置支えなさい。
電気カーテンやBGMのホスト制御プロトコルのいくつかのメーカーをサポートしています。
操作電圧 21-30V DC、KNXバス経由
バス電流 <6mA 30V DC
バスパワー <180mW
次元 72 x 90 x 64.1mm
重量 0.17KG
電圧12-30V DC
現在の <60mA 30V DC
消費電力 <1.8W
KNXBus接続端子(赤/黒)
補助電源 スクリューターミナル
動作温度 -5 °C ...+ 45 °C
設計基準 35 mm DINレール設置
---
