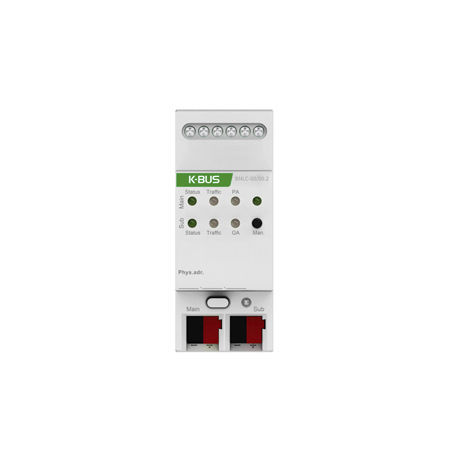

カプラは、ラインカプラ、バックボーンカプラ、リピータとして、既存のKNXネットワークだけでなく、新しいKNXネットワークにも使用することができます。また、フィルタテーブルを搭載しており、バステレグラムを2回線のうち1回線で遮断、または別回線に転送し、バス負荷を軽減します。フィルタテーブルは、システムのコミッショニング時にETS(KNX Tool Software)により自動的に作成されます。
バス メインライン 21-30V DC, デバイスの電源に使用されます。
バスサブライン DC21〜30V
バス電流 Main:<10mA/30V DC、Sub: <5mA/30V DC
バスの消費メイン。<300mW未満、Sub:150mW未満
KNX メイン/サブライン 左バス接続端子(赤/黒)
動作温度 -5 °C ...+ 45 °C
保存時 -25 °C ...+ 55 °C
輸送時 - 25 °C ... + 70 °C+ 70 °C
湿度 <93%, 結露しないこと
保護等級 IP 20,to EN 60529
寸法 36×90×64mm
重量 0.1KG
ハウジング プラスチック製ハウジング、ベージュ
デザイン 35mm マウントレールを使用したモジュール式設置装置
---
