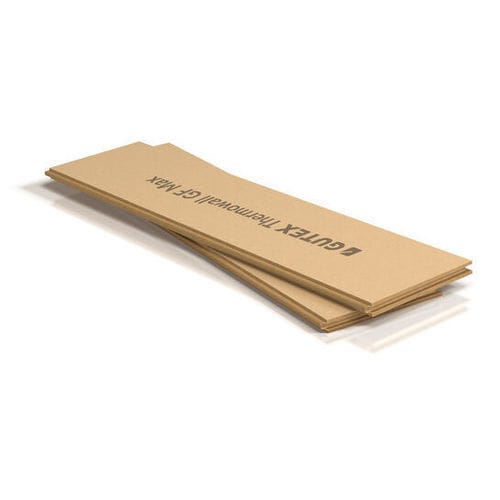

断熱材 THERMOWALL GF MAX

木部繊維硬化パネル状フローリング用

簡潔な説明
Gutex Thermowall GF Maxは丸みのあるプロファイルを持つ堅牢な木質繊維断熱板で、屋根、外壁、内装、床など多用途に使用できます。負荷の大きい箇所向けに設計されており、汎用性により資材の物流を効率化します。

主な利点

• 非常に堅牢 — 高めの見掛け密度により圧縮および引張強度が向上
• 平滑で精度が高い — 後工程や塗り壁材の下地に最適
• 施工が安全で扱いやすい — クリーンな目地形成と高い寸法精度
• 効率的 — 多用途で在庫品種を削減

用途

• 耐雨型仮設屋根（UDP‑A） 40 mm以上
• 木製スタッド構造および大型木造要素への直接外部被覆（通気外壁では被覆の裏側）
• 通気のない木製スタッド構造および大型木造要素用のThermowall外断熱用塗り壁可能な断熱板（40 mm以上）
• 設備層の全面断熱層
• 外壁の内部断熱（直接塗り壁可能）
• 圧縮に強い床構造
• 小屋組下全面断熱
• 木造、コンクリート、金属性構造の平屋根断熱

製品寸法 / バリエーション

• 寸法（公称）：1900 x 600 mm
• 板厚：40 mm、60 mm、80 mm

施工上の注意 – 一般

• 表示面を外側にして板を敷設する
• 板は横置きで、精密に、目地を密にして敷設する
• すべての面接合部は裏当てすること；要素継手で交差目地は、壁要素が力学的に係合する接続（引張・圧縮・せん断に耐える）である場合、または屋根要素では直ちに対角桟で固定される場合に許容される
• 固定具は板端から十分近い位置に設ける
• 損傷した板は使用しない
• Gutex Thermowall GF Maxは荷重支持部材ではない（例：積雪荷重）
• 室内側の過度な湿気負荷を避ける
• 施工中の流れ落ちる雨水が周辺部材を汚すことがあるため、適切な排水を行う
• 温度耐性：約110 °Cまで（それ以上は追加対策が必要）
• 粉じん吸引および作業安全を順守する

施工上の注意 – 屋根

• 板厚ごとの最大垂木間隔：40 mm → 90 cm；60 mm → 110 cm；80 mm → 125 cm
• 列ごとの目地のずらしは少なくとも1垂木間隔とする
• 垂木間は歩行不可
• 木質繊維板を貫通する部分にネイルシールテープ／シール材は不要
• 接続部や貫通部は適切な接着／シールシステムで耐雨に施工する
• 突き合わせ継ぎ、貫通部、端部では側面をプロファイルでシールする
• 仮設屋根（UDP‑A）は最大4週間耐候可能
• 0.5 mmを超えるすべての隙間は敷設直後に補修する

施工上の注意 – ETICS

• Thermowall外断熱システムの塗装可能な断熱板として使用可能；システムの塗り・取付指示に従う

施工上の注意 – 設備層 / 内部下地

• 内部下地の推奨：fermacell GF 12.5 mm を一層、全面に、空洞なく（横張り）
• 固定方法の推奨（例：Thermowall GF Max 60 mm）：木質基材板 d ≥ 15 mm + Thermowall + fermacell GF d = 12.5 mm の組合せで、メーカー推奨の専用ステープル／釘を使用
• ステープル間隔：縦 ≤ 150 mm；横 ≤ 400 mm（板端 ≤ 200 mm）
• ステープルの端からの距離 ≥ 25 mm；ステープルは面一または最大1 mm沈める

施工上の注意 – ベンチレーテッド外装

• 最大軸間距離 83.3 cm
• 接続部や貫通部は風雨に耐えるよう恒久的に施工する
• 板は直ちに通気用下地に固定すること；最大4ヶ月まで露天保管が可能
• 目地のずらしは最低30 cm

固定に関する注意

• 厚さ60 mmまでステープルまたは釘での固定が可能；ねじも使用可—認証された金物と防食（例：亜鉛メッキ）を使用する

技術的特性 / 仕様

• 見掛け密度 ρ：185 kg/m³
• 水蒸気拡散抵抗係数 (μ)：3
• 公称熱伝導率 λD：0.043 W/mK
• 設計用熱伝導率 λB：0.045 W/mK
• 圧縮応力 / 圧縮強さ：≥ 150 kPa
• 短期吸水量：≤ 1 kg/m²
• 流動抵抗：≥ 100 kPa·s/m²
• 比熱容量：2,100 J/kg·K
• 火災時挙動 (EN 13501‑1)：Euroclass E
• 製品規格：EN 13171:2012+A1:2015
• 板面に垂直な引張強さ：20 kPa
• 適用基準：UDP‑A（耐雨仮設屋根）
