シンプルで迅速なインストール
公的に承認された、高度な技術によるシステム
コンクレールスキン間の断熱層が非常に厚い場合でも、経済的に実現可能です。
HALFEN は、サンドイッチパネルの表面層を支持シェルに固定するために、3 種類のシステムを提供しています。これらには、FA フラット・アンカーと SPA サンドイッチ・パネル・アンカーが含まれます。
どのシステムでも、支持アーマチュアは、前面パネルの自重と、風や温度の影響による水平力の一部を構造層に伝達します。
通常、支点に対して対称な荷重方向に2個のSPAアンカーを設置すれば、この目的に十分です。運搬・設置時の追加荷重を吸収するために、もう1つのSPAベアリング・アンカーを、主荷重方向と直交する水平アンカーとして挿入する必要があります。
プレートの残りの部分には、公認のコネクターピンやブラケット、クリップオンピンを取り付け、水平力を伝達し、フェイシングレイヤーの反りを防止します。
適切に配置されれば、熱膨張やフェイシング層の反りによって生じる拘束力は最小限に抑えられます。

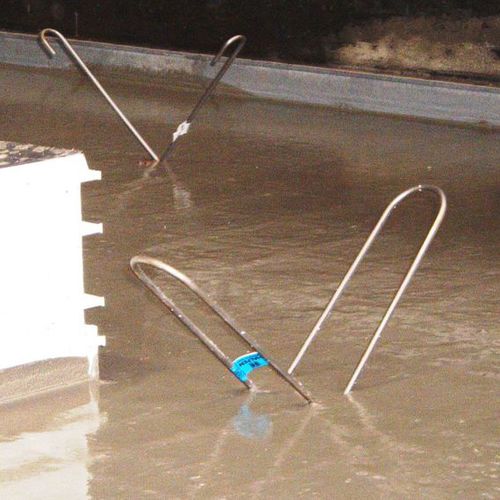

SPA部材は、既存の鉄筋に通してループ状にすることができるので、コンクリートを打設する前に所定の位置にしっかりと固定することができます。
品質の特徴
- シンプルで迅速な設置
- 公的に承認された、高度な技術によるシステム
- コンクリートスキンの間に非常に厚い断熱層があっても、経済的に実現可能なシステムです。
- HALFEN ソフトウェア(無償)で設計を簡素化。
- 低熱橋で省エネルギー条例に適合。
- EN 1090 に基づく CE マーキング
---
