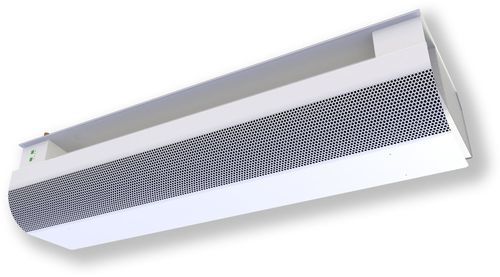

アクティブチルドビーム HALTON CABEAM REC

仕様
Halton CaBeam REC は、乗客および乗務員用の船舶キャビンにおける静音性の高い快適性と精密な空気処理のために設計されたアクティブチルドビームです。露出式、埋め込み式、または一体型での設置が可能で、従来のチルドビームと異なりコンパクトな本体に統合機能を備えた効率的な冷却を提供します。

概要

• パンチングされた前面パネルを介した循環空気経路を内蔵
• 前面パネルは両側から開閉可能で、保守・清掃が容易
• 前面パネルは特殊工具なしで取り外し可能
• 吸入口ダクト接続は供給空気プラナムの右、左、中央へ変更可能
• 熱交換器の向きにより給水配管は任意の側面に配置可能
• コイル配管は銅（肉厚0.9–1.0 mm、EN 1057:1996 準拠）；フィンはアルミニウム（銅はオプション）；熱交換器は工場で圧力試験済み；最大使用圧力 1.0 MPa
• 供給空気ダクト接続 D125 mm

仕様のカスタマイズ
Halton CaBeam ユニットは、プロジェクト固有の統合要件に合わせてカスタマイズ可能です。寸法、容量、機能は変更できます。高度なデジタル室温制御も利用可能です。

材質
部位 | 材質 | 仕上げ
前面パネル | 亜鉛メッキ鋼（予め塗装） | ポリエステル−エポキシ塗装、白 RAL 9003、光沢20%*
供給空気プラナム | 亜鉛メッキ鋼 |
ブラケット | 亜鉛メッキ鋼 |
コイル配管 | 銅 |
コイルフィン | アルミニウム（銅はオプション） |
*) 特注色対応可

特徴

• パンチング前面パネルを通した循環空気経路を内蔵
• 前面パネルは両側から開閉可能で保守・清掃が容易
• 前面パネルは特殊工具不要で取り外し可能
• 吸入口接続は（右/左/中央）で変更可能
• 熱交換器の向きにより給水接続は両側に対応
• 銅配管（0.9–1.0 mm）、アルミフィン（銅オプション）、工場で圧力試験済み熱交換器
• 最大使用圧力 1.0 MPa
• 供給空気ダクト接続 D125 mm

動作
供給空気はビームのプラナムに入り、ノズルと上部スロットを通じてキャビン内に拡散されます。ノズルジェットは室内空気を誘引し、天井に沿って水平に流します。二次空気はビーム下部のパンチングから取り込み、熱交換器を通って冷却または加熱され、再び室内に供給されます。冷却能力は室温コントローラの指令に応じて給水流量を調整して制御します。

設置
プレハブキャビンへの設置が容易です。コンパクトな設計と製造方法により、プロジェクト固有の設置（露出式、埋め込み式、一体型）への変更が可能です。

設計条件

• 室温設計：22°C / 50% RH
• 外気量（目安）：50–200 m3/h
• ノズル圧力：100–200 Pa
• 有効冷却能力（感熱）：400–1500 W（コイル・水条件により変動）
• 加熱能力：300–1200 W
• 騒音レベル：25–30 dB(A)、ブースト時 <35 dB(A)
• 冷水流量：0.02–0.10 dm3/s（360 dm3/h）
• 冷水入口温度：14–16°C
• 冷水出口温度：16–19°C

寸法と質量
コイル長さオプション：600–2100 mm（例 900、1200…）
L-5 長さ：900、1200…2400 mm
重量の例：

• 900 mm ビーム 約 21.5 kg（冷却水含 +0.5 kg）
• 1200 mm ビーム 約 26.5 kg（冷却水含 +0.8 kg）

調整
冷却
推奨冷却水質量流量 0.03–0.10 kg/s、熱交換器での温度上昇 1–3°C。結露防止のため入口水温は14°C以上を推奨します。

加熱
加熱は CaBeam 内蔵の電気ヒーターまたは給水管内の電気ヒーターで行えます。電気ヒーターは成分サーモスタット（毛細管式）と安全スイッチおよび手動復帰を備えます。制御は自動化され、空気流検出や安全リレーを含みます。

水加熱（オプション）
推奨加熱用水質量流量 0.01–0.04 kg/s、熱交換器での温度降下 5–15°C。熱交換器入口の最大推奨温度 35–45°C。

水流のバランスおよび制御
冷却および加熱ループの出口側に調整弁を設けて水流をバランスしてください。冷暖房能力は ON/OFF または比例（二方・三方）弁で水質量流を制御して調整します。弁は CaBeam に統合可能です。

供給風量の調整
測定栓にマノメータを接続してビーム内の静圧を測定します。風量は提供された式により算出します。ノズルの k 値：
NOZZLE | k (l/s) | k (m3/h)
C | 1.36 | 4.90
D | 2.09 | 7.52
E | 3.33 | 11.99

結露防止
バルコニードア開放や長時間のシャワー使用などによる湿度・温度変化はコイル表面の結露を引き起こす可能性があります。CaBeam は冷水配管に結露センサーを装備でき、結露検知時に冷水弁を自動閉止し、リスクが収まると再開します。代替として、入口配管に電気温調ヒーターを設置してコイル表面を露点以上に保つことも可能です。結露センサーまたは温調加熱はドアスイッチで作動させることができ、ドアが開放されている間は冷却水回路を閉じます。

保守
保守図示箇所：1. 前面パネル；2. 供給空気接続；3. 熱交換器；4. 供給空気雌接続；5. 配管接続；6. ダクトカバー。前面パネルは特殊工具なしでのアクセスと清掃を考慮して設計されています。

技術仕様

• 製品群 / 型式：Halton CaBeam REC（船舶キャビン向けアクティブチルドビーム）
• 設置タイプ：露出式、埋め込み式、⼀体型
• 主要材料：前面パネル・プラナムは亜鉛メッキ鋼；コイル配管は銅；フィンはアルミニウム（銅はオプション）
• 前面パネル仕上げ：ポリエステル−エポキシ塗装、白 RAL 9003、光沢20%（特注色あり）
• 最大使用圧力（水回路）：1.0 MPa
• 供給空気接続径：D125 mm
• 推奨冷水質量流量：0.03–0.10 kg/s
• 推奨加熱水質量流量：0.01–0.04 kg/s
• 設計冷水入口/出口温度：入口 14–16°C、出口 16–19°C
• 感熱冷却能力範囲：400–1500 W
• 加熱能力範囲：300–1200 W
• 騒音レベル：25–30 dB(A)（ブースト時 <35 dB(A)）
• 典型外気量：50–200 m3/h
• コイル長さオプション：600–2100 mm
• 重量例：900 mm 約21.5 kg（+0.5 kg 冷却水含）; 1200 mm 約26.5 kg（+0.8 kg 冷却水含）
• 参照規格：EN 1057:1996（銅管仕様）
