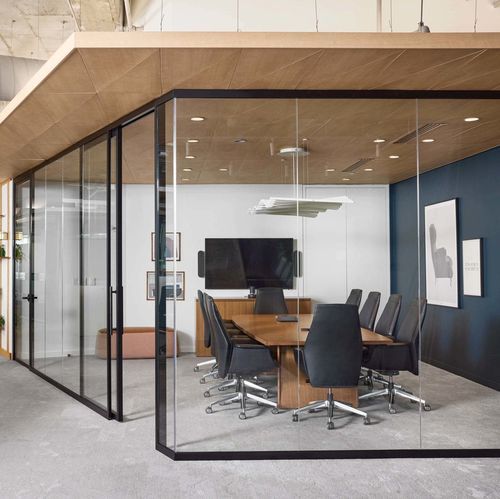

取り外し可能仕切り 1-1/8” PLATFORM 4SPACE

モジュール式ガラスパネル付きアルミニウム製

概要
1-1/8" ガラスウォールプラットフォーム 4SPACE は、建築インテリア向けに設計されたコンポーネントベースの単板ガラスシステムです。レールは現場で切断して調整する仕様で、設置の柔軟性を最大化します。スリムなプロファイルとシームレスなトランジションにより、開放感と精度をもって空間を定義し、設計・納品・施工の効率化を図ります。

システム概要
キット構成のアプローチで、在庫コンポーネント、ドアオプション、ハードウェア、トランジション詳細、材料および仕上げを備えます。選定された在庫部材により、短納期での供給と迅速な施工に対応します。

在庫 / 出荷準備済み

• 選定された在庫部材から選ぶことで、リードタイムが予測可能で調達の複雑さを軽減できます。

構成部品

• トリム：ブラックおよびメタリックシルバーの仕上げオプション。
• ドア：Glass Slab、フレーム付き単板ガラス、木製、木製ガラス入。開き戸・引戸の構成が可能。
• ハードウェア：シリンダーハードウェア、ラダープル（施錠/非施錠）、モーティスラッチセット、電気式ストライクなど。
• トランジション：ガラス間、ガラス-壁（石膏ボード）、ガラス-実壁のためのインライン、2方向、3方向オプション；石膏ボード用スターターや付属品あり。
• アクセサリー：AVマウント、ルームスケジューラーマウントブラケット、電気ボックスや取り付けブラケット。

システムの基本
上部および下部レールの高さは2-1/2" (63.55 mm)で、建物本体への視覚的に軽い取り付けを実現します。着脱可能なクラッドによりガラスレベラーへ迅速にアクセスでき、ボトムレールとスターターレールに装備可能です。グレージングストリップは接着でガラスに取り付けられ、セグメント化されたガラスの美観を生み、水平・垂直・斜めいずれにも適用できます。ストリップは10' (3048 mm) 長で製造され、現場で切断されます。

スターターレール

• 石膏ボードにガラスウォールを取付けることを可能にします。
• 施工性を高める着脱式クラッドを含みます。

曲面ガラス

• 曲線レールは公称半径24" (609.6 mm)、30" (762 mm)、36" (914.4 mm)で提供されます。
• 最小3/8" (10 mm) から最大1/2" (12 mm) のラミネートガラス（内層0.030" (0.76 mm)）に対応します。

ドア — キーノート
開き戸・引戸は用途と意匠の幅を提供します。一般的な仕様例：

• Glass Slab（開き戸）：オプションで concealed ドアクローザー、オプションでドロップシール。扉高：最大10' (3048 mm); 葉幅：36" (914 mm)、42" (1067 mm)、48" (1219 mm); ガラス厚：3/8" (10 mm)。
• フレーム付き単板ガラス（開き戸）：オプションで concealed ドアクローザー、オプションでドロップシール；廊下側で面一となるようガラスがオフセット配置；扉高：最大10' (3048 mm); 扉厚：1-3/4" (45 mm); 葉幅例36", 42", 48"; ガラス厚：3/8" (10 mm) または 1/2" (12 mm)。
• 引戸（Glass Slab、フレーム）：標準でクローズアシスト；オプションでドロップシールや相互干渉のバイパスシール；寸法は構成により異なる（扉高最大10' / 3048 mm）。
• 木製および木製ガラス入のオプションも類似の寸法範囲で利用可能、concealed クローザーやドロップシールをオプションで設定可能。

ハードウェア — キーノート

• 非施錠ラダープル：チューブ状デザイン、直径1" (25.4 mm)、総長18" (457 mm)；全ての扉タイプに対応。
• 施錠ラダープル：ADAサムターン、床デッドボルト、SFICハウジングを備えた非対称施錠ラダープル；直径1"；総長49-3/16" (1250 mm)；全ての扉タイプに対応。
• シリンダーロック：シリンダーレバーロック機能を提供；フレーム付き単板ガラス扉およびGlass Slab開き戸で利用可能；キーインロックまたはSFICの選択肢；パッチハウジングは扉レールに合わせて仕上げられます。
• モーティスラッチセット：フレーム付き扉向けに幅広い機能とレバースタイルを提供。
• 電気式ストライク：黒または銀のストライクプレートで利用可能；現場での電気接続調整が必要です。

トランジション
トランジションはシステムの連続性を維持しつつ設計要件を満たします。オプションには、ガラス連続部用のインライングレージングコネクタ、90°–180°の範囲で可変する2方向コネクタ、ガラス間フライバイ用の3方向コネクタが含まれます。トランジションはガラスから実壁への接続を受け入れ、単板ガラスをインラインまたは中央配置での遷移に対応させます。

材料と仕上げ
建築的連続性とプロジェクト固有の表現のために、トリムや金属仕上げ、透明ガラスオプションおよびその他のハードウェア材料のフルパレットから選択できます。トリム仕上げにはライトブロンズやその他の金属仕上げを含み、ガラスは複数の厚みのクリアガラスを選択可能です。

機能と性能
このプラットフォームは、要求の厳しいインテリアでの信頼性ある使用を目指して設計されています。音響性能（単板ガラス）：STC 37（ASTM E90 による試験／ASTM E413 による分類）。構造に関する配慮事項には、荷重支持能力（ANSI / BIFMA X5.6）、横荷重耐力（ASTM E72）、ゾーン要件に基づく地震荷重対応、および ASTM E84 による不燃建築物種に準拠した材料が含まれます。

持続可能性
認証および持続可能性属性には、GREENGUARD GOLD（低排出）、BIFMA Level 3、Living Building Challenge Declare® リスト、室内空気質準拠および回収/再利用プログラムへの参加が含まれます。材料は適用される排出試験方法と室内空気質基準に準拠しています。

特性 / 技術仕様

• シリーズ：4SPACE 単板ガラスプラットフォーム。
• 上部および下部レール高さ：2-1/2" (63.55 mm)。
• グレージングストリップ長：10' (3048 mm) 長さで製造され、現場で切断。
• 支持ガラス厚（標準）：3/8" (10 mm) 最小；特定用途では最大 1/2" (12 mm) のラミネート対応。
• 曲線レール公称半径：24" (609.6 mm)、30" (762 mm)、36" (914.4 mm)。
• 扉寸法（例）：扉高 最大 10' (3048 mm)。葉幅例：36" (914 mm)、40" (1016 mm)、42" (1067 mm)、45" (1143 mm)、48" (1219 mm)（タイプにより異なる）。
• 扉厚（枠付き）：1-3/4" (45 mm)。
• 音響性能（単板ガラス）：37 STC（ASTM E90 試験 / ASTM E413 分類）。
• ハードウェア：シリンダーロック、モーティスラッチセット、施錠/非施錠ラダープル、電気式ストライク等。
• 認証：GREENGUARD GOLD、BIFMA Level 3、Living Building Challenge Declare®；室内空気質準拠。
• 施工アプローチ：コンポーネントベースのシステム、現場で切断するレール、グラスレベラーアクセス用の着脱式クラッド、迅速配送向けの在庫オプション。
