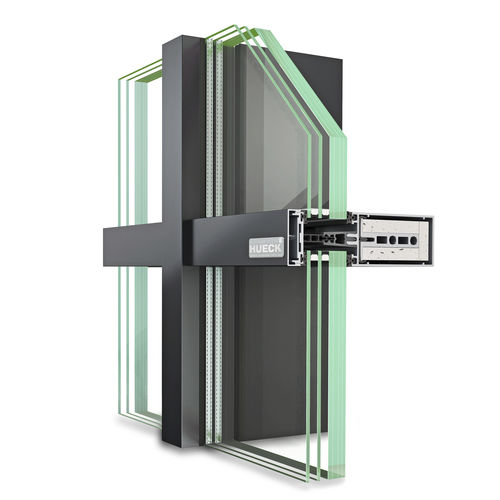

スティックシステムカーテンウォール TRIGON 50 FP30

アルミニウムおよびガラス製絶縁構造を備えたソーラー コントロール用

耐火等級30分の防火ファサード -昇降幅50mm -最大ペインサイズ 1500 mm x 3000 mm -防火ファサード EI30 -固定スペーシング≤6000mm 構造 垂直方向のファサード壁のためのマリオン-トランサム構造の断熱アルミニウムファサードデザイン（取り付け位置は垂直方向から最大10°まで傾斜可能 ヒュック・トライゴンモジュラーファサードシステムのマリオン、トランサム、カバープロファイル、不燃性断熱ストリップを含むスライド式の補助プロファイル。断熱層ストリップとスペーサープロファイルとしてのガラス繊維強化ポリプロピレンで形成された断熱ゾーン マリオンとトランサムは同じ形状 昇降幅：トランサムとカバーの昇降幅は50mmで、さまざまな形状のプロファイルがある 適用分野 ガラス張りの階の固定点の許容高さは、マリオンプロファイルの場合、6000 mm以下です。 ファサード構造の幅と高さに制限はありません。 マリオンの最大間隔は≦3024mmです。 グレージング グレージング: コントラフラムシングルグレージング セキュリット、セキュリットデコグラス、スタディップ、スタディッププロテクト 厚さ: ≥ 16 mm コントラフラム断熱グレージングClimalit, Climaplus, Climatop, ScreenLine 厚さ: ≥ 26 mm EI30（F30）の最大許容ガラスサイズ：1500 x 3000 mm、縦長または横長のフォーマットを選択可能。 ハイライト 水密性。静的クラスRE 750（DIN EN 12154準拠）、動的クラス250 / 750 Pa（DIN EN 13050準拠 気密性クラスA4（DIN EN 12 152に準拠 風荷重への耐性試験荷重2000 Pa / 安全荷重3000 Pa（DIN EN 13116に準拠 許可された荷重 2.4 kN/m²、増加荷重 3.6 kN/m²
