スロット排水路

傾斜付ステンレス網製公共スペース用

概要
INZA SR のスロット式チャンネルは、産業、商業、都市環境における雨水およびプロセス排水の制御排出向けに設計されたステンレス製の線形排水システムです。モジュラーで気密性のある設計は、オメガ断面とV字底、20 mm のスロットを組み合わせ、流速を高め堆積物の蓄積を抑制します。

主な特徴

• 材質：AISI 304 または AISI 316L ステンレス鋼。
• スロット開口幅：20 mm。
• チャネル形状：オメガ型断面と狭まるV字底により流速向上および自己洗浄性を促進。

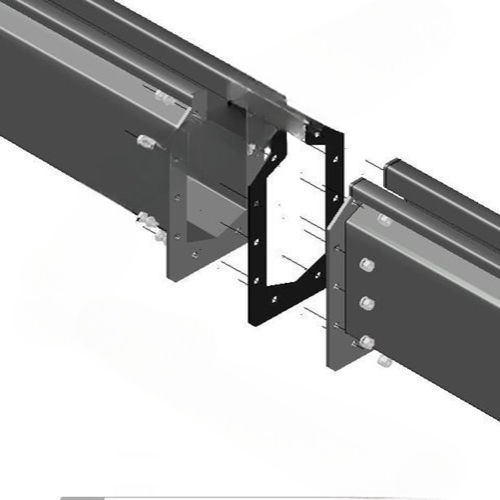

• モジュラー式：直線セクション、エルボ、コーナー、点検ピット、サイフォニック排出口をステンレス製プレートとネジ、EPDM ガスケットで結合し気密接続を実現。
• 直線セクション長さ：セクションあたり最大3 m。組み合わされた斜面付きラインは排水間で最大24 m まで延長可能。
• 内蔵勾配：構成と長さにより通常約0.66%〜2%。
• 排出口オプション：底面に溶接した直接排出口、または着脱可能なサイフォンと固形物回収バスケットを備えたステンレス床排水（垂直/水平）等。
• 固定・補強：コンクリート固定用の鋼製アンカー；側翼補強に NBR プロファイルまたは角形ステンレスプロファイルを使用；オプションでねじ込み式レベリング足。
• 衛生性と耐久性：ステンレス製により耐食性があり洗浄が容易で、食品・医薬品等の衛生要件に適合。

用途

• 定期的な洗浄と厳格な衛生管理が求められる工場（製造エリア、プロセス区域）。
• ワイナリー、オイルミル、食肉処理・充填工場。
• 研究所、病院など衛生管理が重要な施設。
• 舗装やスラブに統合された目立たない線形排水が必要な商業・都市部。
• 車両通行のある区域で車輪の接触面積を最小にする必要がある場所。

利点

• モジュラーでカスタム設計に適応可能。
• ボルト接続による気密性で漏水リスクを低減。
• 内蔵勾配とV字底により高い水理能力を発揮し、固形物の搬送性が良くメンテナンス頻度を低減。
• 工業用通行に対応する機械的強度と小さな車輪接触面積。
• 床の局所勾配を小さくでき、床仕様設計を容易にする。
• 可動部が無く、設置と保守が簡便。
• 装飾床や工業床への目立たない統合が可能。

仕様 / 技術データ

• シリーズ / 型式：INZA SR。
• 材料：AISI 304 または AISI 316L ステンレス鋼。
• スロット幅：20 mm。
• チャネル形状：オメガ型断面、V字底（自己洗浄効果）。
• 直線セクション長：最大3 m／セクション。
• 排水間の最大連続長：勾配付きセクションで最大24 m。
• 内蔵勾配範囲：おおむね0.66%〜2%（構成依存）。
• 接続：ステンレス製プレートとネジ、EPDM ガスケットによる気密接合。
• アンカリング：コンクリート固定用鋼製アンカー；側翼補強オプション：NBR プロファイルまたは角形ステンレスプロファイル。
• オプション：ねじ込み式レベリング足、点検ピット、エルボ、コーナー、着脱式サイフォンと収集バスケットを備えた床排水。
• 典型用途：工業洗浄、雨水排出、衛生を必要とする生産エリア。
• 在庫・納期：標準セクション常備在庫あり；出荷 24–48 / 24–72 時間（地域・製品により異なる）。
• 例示バリアント：INZA SR 160（技術図に示される高容量SRバリアント）。
