センタースロット排水路 INZA O100

グレーチング付き樹脂製コンクリート製溶融亜鉛メッキ鋼製

製品概要

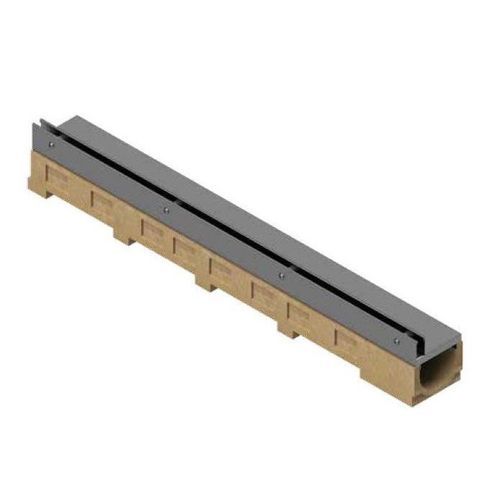

埋設スリットチャネル INZA O100。ポリマーコンクリート製の本体に、鋼製（亜鉛めっき）またはAISI304ステンレス製のスリットグレーチング（敷設用高さ H25 または H50 mm）を組み合わせた製品です。規格 UNE EN1233 に基づく荷重クラス A15。内幅100 mm。外高さはグレーチングの敷設高さにより変動します。はめ込み（オス・メス）接合と、出口開口用の予めの切り欠きが施されています。スリット内幅は15 mm、露出部を補強するためにグレーチング上辺は折り返し加工がされています。特定のグレーチングでは有効通路幅17 mm。

バリエーション／典型構成

• ポリマーコンクリート製チャネル S100H60 + 隠しスリットグレーチング OTGH25（亜鉛めっき鋼）— 中央スリット、通路幅17 mm、敷設高さ25 mm、荷重クラス A15、チャネル有効高さ25 mm、長さ1000 mm；外形寸法例：138×85×1000 mm。
• ポリマーコンクリート製チャネル S100H100 + 隠しスリットグレーチング OTGH25（亜鉛めっき鋼）— 中央スリット、通路幅17 mm、敷設高さ25 mm、荷重クラス A15、長さ1000 mm；外形寸法例：138×125×1000 mm。
• S100H60 + 隠しスリットグレーチング OLIH25（亜鉛めっき鋼）— 側面スリット（L字形）、通路幅17 mm、敷設高さ25 mm；外形寸法例：138×85×1000 mm。
• S100H100 + 隠しスリットグレーチング OLIH25（亜鉛めっき鋼）— 側面スリット（L字形）、通路幅17 mm、敷設高さ25 mm；外形寸法例：138×125×1000 mm。
• グレーチング高さ H=25 mm または H=50 mm、外部チャネル高さ60 mm または100 mm、材料は亜鉛めっき鋼または AISI304 ステンレスなどの構成が可能です。

追加情報（製品属性）
グレーチング材料：亜鉛めっき鋼、AISI304 ステンレス
グレーチング高さ：H = 25 mm（歩行者用）、H = 50 mm（歩行者用）
スリットの種類：中央スリット — 逆T形グレーチング；側面スリット — L字形グレーチング
チャネル外部高さ：60 mm、100 mm

特性／技術仕様

• チャネル本体：ポリマーコンクリート。
• グレーチング材料：亜鉛めっき鋼または AISI304 ステンレス。
• チャネル内幅：100 mm。
• グレーチングの敷設高さ：H = 25 mm または H = 50 mm（仕上げにより異なる）。
• 外部チャネル高さ（選択可）：60 mm または 100 mm（選択したグレーチング／敷設高さにより変動）。
• スリット内幅：15 mm；典型的な通路幅：17 mm（グレーチング種による）。
• グレーチング種：中央スリット（逆T）および側面スリット（L字）。
• 荷重クラス：A15（UNE EN1233 準拠）。
• 標準モジュール長さ：1000 mm。
• 代表的外形寸法（バリエーションにより）：138 × 85 × 1000 mm または 138 × 125 × 1000 mm。
• 特徴：組立用のはめ込み接合；出口開口用の予めの切り欠き；露出側補強のためのグレーチング上辺の折り返し。
