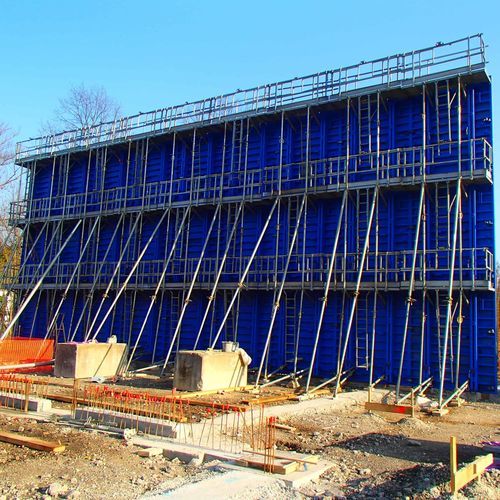

フレーム枠組み META10

モジュラースチール製壁用

概要
これらのストレート型枠パネルは、鋼製の型枠面を有し、大型または高所の生コンクリート壁向けに設計されています。住宅・産業建築の耐震設計にも適しており、高い現場生産性と作業者の安全性を確保します。

構造と材料
型枠面は厚さ5.0 mmの鋼板で製作されています。部材は大規模工事での繰り返し使用を想定した設計です。

構造耐力
許容圧力：10または12トン/m。

組立と安全
並列接合は統合型のバールで行い、重ね接合は挿入可能なバールで行います。3.00 mおよび1.50 mのパネルには、折りたたみ式の亜鉛めっき安全プラットフォームが内蔵され、作業者の出入りと転落防止に対応します。

寸法

• 使用可能な幅：0.60 m、0.90 m、1.20 m、2.40 m
• 使用可能な高さ：0.50 m、1.00 m、1.50 m、3.00 m

追加情報
パネルの概算重量：170 kg/m²。

技術仕様

• 型枠面材質：鋼板、厚さ5.0 mm
• 許容圧力：10または12トン/m
• 組立：並列・重ね合わせ用の統合型バール
• 安全プラットフォーム：3.00 mおよび1.50 mパネルに内蔵された折りたたみ式亜鉛めっきプラットフォーム
• 使用可能な幅：0.60 m、0.90 m、1.20 m、2.40 m
• 使用可能な高さ：0.50 m、1.00 m、1.50 m、3.00 m
• 概算重量：170 kg/m²
• 用途：住宅・産業建築の大型／高所生コンクリート壁、耐震設計
