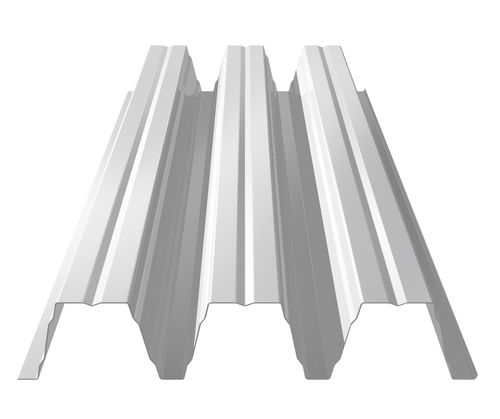

リブシ－トメタル JID 158-250-750

スチール製屋根用

製品概要
JID 158-250-750は、最低勾配3％の陸屋根用に設計された鋼製構造用デッキプロファイルです。高い耐荷重性能と大スパン対応により、倉庫・物流センター・工場など大規模な産業・商業建築に適しています。中間支持の削減に寄与し、複数の長さや仕上げで設計要件に対応します。

用途

• 最低勾配3％の陸屋根
• 大スパンの産業・商業建築（倉庫、物流センター、工場）

寸法
長さ: 最小 1500.0 mm / 最大 23800.0 mm
幅: 最大 750.0 mm

厚さと重量

• 0.75 mm: 11.78 kg/m²
• 0.88 mm: 13.82 kg/m²
• 1.00 mm: 15.7 kg/m²
• 1.25 mm: 19.63 kg/m²

材料
鋼材 S320 GD

塗装 / 仕上げ（製品ページで選択可）

• Interieurcoating 912 (15 µ) — 屋内用途専用の基本コーティング
• Galva — 亜鉛めっき仕上げ

参照規格

• 亜鉛めっき鋼: EN 10346:2015 / EN 1090-4:2018 - 公差は EN 10143:2006 に準拠
• コイル塗装: EN 10169:2022 / EN 1090-4:2018
• 公差（形状）: EN 1090-4:2018
• 構造計算: EN 1993-1-3:2006

入手可能な技術文書（名称）

• 技術仕様書: JID 158-250-750
• 取扱い・保管ガイド（図解）
• EPD: 屋根 / 壁 / デッキおよび天井用のプロファイル鋼板
• FM Approval - 適合証明書 - Highdecks - N° PR456652
• 図面 JID 158-250-750 (PDF / DWG / DXF)

注意事項
陸屋根システム向けに設計されたプロファイルです。構造計算は参照規格のENに従って行ってください。

技術的特徴 / 仕様

• 製品名 / 型式: JID 158-250-750
• 材料: 鋼 S320 GD
• 長さ範囲: 最小 1500.0 mm — 最大 23800.0 mm
• 最大幅: 750.0 mm
• 使用可能な厚さと重量: 0.75 mm = 11.78 kg/m²; 0.88 mm = 13.82 kg/m²; 1.00 mm = 15.7 kg/m²; 1.25 mm = 19.63 kg/m²
• 推奨屋根勾配: 最小 3%
• 塗装オプション: Interieurcoating 912 (15 µ) — 屋内用; Galva (亜鉛めっき)
• 適用規格: EN 10346:2015, EN 1090-4:2018, EN 10143:2006, EN 10169:2022, EN 1993-1-3:2006
