屋根用サンドイッチパネル JI Permapan 1100

亜鉛めっき鋼スチールポリイソシアヌレート（PIR）製芯

製品概要

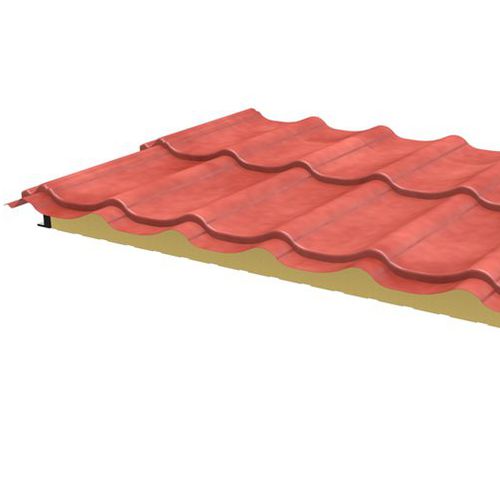

JI Permapan 1100は、ポリイソシアヌレート（PIR）断熱芯材を持ち、伝統的な瓦形状のプロファイルを備えた瓦調サンドイッチ屋根パネルです。従来の瓦に比べて軽量で保守が容易な代替品であり、亜鉛めっき鋼の表面材により耐候性を確保しています。住宅、農業、産業および商業（第三次）用途の新築および改修に適しています。複数の長さ・仕上げが利用可能で、同社の屋根タイルパネルと組み合わせて統合ソリューションとすることもできます。

寸法
長さ：最小 2100.0 mm / 最大 10000.0 mm
幅：最大 1100.0 mm

厚さと重量

• 40 mm：9.52 kg/m²
• 60 mm：10.42 kg/m²
• 80 mm：11.32 kg/m²
• 100 mm：12.22 kg/m²
• 120 mm：13.12 kg/m²

特性

• 材質：鋼板 S250 GD
• プロファイル：瓦形状（クラシック）

コーティングオプション

• Grandem (40 µ) — 外装建築および一般産業用途（タイル、被覆など）向け

参照規格

• 溶融亜鉛めっき鋼：EN 10346:2015 — 公差は EN 10143:2006 に準拠
• コイルコーティング：EN 10169:2022
• 公差（形状）：EN 14509:2013
• 計算：EN 14509:2013 の定額適用

断熱

• 芯材：ポリイソシアヌレート（PIR）
• 不燃分類：EN 13501-1:2019 による B-s2,d0

断熱表
断熱厚さ表（mm） | U (W/m²K) | R (m².K/W)
40.0 | 0.47 | 2.1
60.0 | 0.33 | 3.0
80.0 | 0.26 | 3.9
100.0 | 0.21 | 4.8
120.0 | 0.18 | 5.55

注意
パネルは長さ 2100 mm〜10000 mm の範囲で供給可能で、最大幅は 1100 mm です。複数の厚さにより異なる熱性能と面密度を提供します。製品は迅速な施工と低メンテナンスを目的に設計されており、住宅、農業、産業および商業建築に適合します。

仕様

• モデル：JI Permapan 1100
• ブランド：Joris Ide
• プロファイル：瓦調
• 芯材断熱：PIR（ポリイソシアヌレート）
• 表面材：鋼板 S250 GD
• 長さ範囲：2100.0 mm — 10000.0 mm
• 最大幅：1100.0 mm
• 利用可能な厚さ：40 / 60 / 80 / 100 / 120 mm
• パネル重量：40 mm = 9.52 kg/m²; 60 mm = 10.42 kg/m²; 80 mm = 11.32 kg/m²; 100 mm = 12.22 kg/m²; 120 mm = 13.12 kg/m²
• コーティング例：外装用途向け Grandem (40 µ)
• 不燃クラス：B-s2,d0 (EN 13501-1:2019)
• 規格：EN 10346:2015、EN 10169:2022、EN 14509:2013
