外壁用サンドイッチパネル JI VULCASTEEL WALL LINÉAIRE

屋内用壁用亜鉛めっき鋼

概要

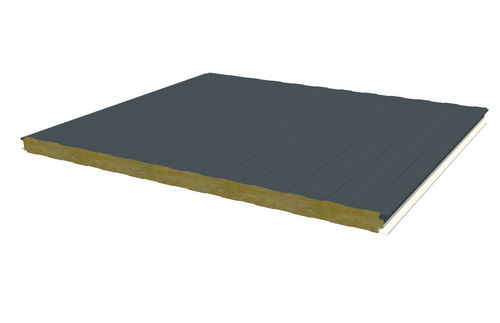

JI Vulcasteel Wall（ライナープロファイル）は、露出固定の断熱サンドイッチ壁パネルで、控えめな線状の外観を持ちます。鉱物繊維（ロックウール）芯材は最大240 mmまで選択可能で、高い耐火性、良好な防音性能、優れた断熱性能を提供します。パネルは水平・垂直のいずれでも迅速に施工でき、屋内外の用途に適します。農業、産業、商業、住宅などで耐火性や音響性能が求められる用途に適しています。

寸法

• 長さ：最小 2,500 mm / 最大 14,000 mm
• 有効最大幅：1,130 mm

厚さと重量

• 50 mm：14.15 kg/m²
• 60 mm：15.15 kg/m²
• 80 mm：17.14 kg/m²
• 100 mm：19.14 kg/m²
• 120 mm：21.14 kg/m²
• 150 mm：24.13 kg/m²
• 175 mm：26.63 kg/m²
• 200 mm：29.13 kg/m²
• 240 mm：33.12 kg/m²

特長

• 材料：鋼板 S280 GD
• 露出固定、控えめな線形プロファイル
• 施工：水平・垂直いずれでも迅速に施工可能
• 屋内外での使用に適合

塗装 / オプション
塗装オプション：Essential (25 µ)、Ultra、Ultra-X。標準的な屋外用途から過酷な環境まで対応する耐久性の異なる選択肢を用意。HPS 200 Ultraは耐火等級で別扱いとなります。

参照規格

• 亜鉛めっき鋼板：EN 10346:2015 - 公差は EN 10143:2006 に準拠
• コイルコーティング：EN 10169:2022
• 形状・公差：EN 14509:2013
• 計算：EN 14509:2013

断熱

• 芯材：鉱物繊維（ロックウール）
• 火災分類：EN 13501-1:2019 に基づく A2-s1,d0（HPS 200 Ultra を除く）

断熱表
厚さ (mm) | U (W/m²K) | R (m²·K/W)
50.0 | 0.82 | 1.2
60.0 | 0.71 | 1.4
80.0 | 0.53 | 1.85
100.0 | 0.43 | 2.3
120.0 | 0.36 | 2.75
150.0 | 0.29 | 3.45
175.0 | 0.25 | 4.0
200.0 | 0.21 | 4.65
240.0 | 0.18 | 5.45

用途

• 農業用建築
• 工業施設
• 商業・業務用建築
• 住宅建築

技術仕様

• 製品名：JI Vulcasteel Wall（ライナープロファイル）
• 材料：鋼板 S280 GD
• 芯材 / 断熱：鉱物繊維（ロックウール）
• 耐火等級：EN 13501-1:2019 に基づく A2-s1,d0（標準塗装の場合）
• 長さ範囲：2,500 mm ～ 14,000 mm
• 有効最大幅：1,130 mm
• 対応厚さ：50 / 60 / 80 / 100 / 120 / 150 / 175 / 200 / 240 mm
• 塗装：Essential (25 µ)、Ultra、Ultra-X
• 規格：EN 10346:2015、EN 10169:2022、EN 14509:2013、EN 13501-1:2019
