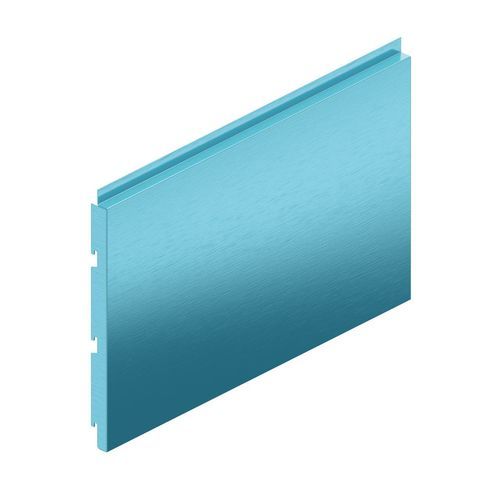

コールテン鋼製ウォールパネル HK-DESIGN

ポリエステル製アルミニウム外壁用

製品概要
Kingspan HK-Design は、横張り・縦張りいずれにも対応する隠し固定のフックオン式カセットファサードシステムです。構造設計により、多くの他システムより大判の単体カセットの製作が可能で、カセットは現場でのサービス性を考慮した設計になっています。HK-Design カセットは QuadCore Karrier Panel および K-Roc Karrier Panel の下地に取付け可能です。

製品の特長

• 固定方式：垂直マリオンへの隠しフック固定。helping hand ブラケット／ティーにも対応
• 取付方向：横張り（ランドスケープ）または縦張り（ポートレート）
• 最大カセット寸法（アルミニウム）：3,800 mm × 1,350 mm
• 最小カセット寸法（アルミニウム）：300 mm × 130 mm
• 材料選択：アルミニウムまたはコルテン（Corten）
• 仕上げ：ポリエステル粉体塗装（PPC）で多彩な色対応。コルテンや石調を模したコーティングもあり

技術仕様

• 製品種別：隠し固定のフックオン式カセットファサード
• 対応下地：QuadCore Karrier Panel；K-Roc Karrier Panel
• 固定詳細：垂直マリオン。helping hand ブラケット／ティーにも対応
• 最大単体カセット寸法（アルミニウムのみ）：3,800 mm × 1,350 mm
• 最小単体カセット寸法（アルミニウムのみ）：300 mm × 130 mm
• 材料：アルミニウムまたはコルテン
• 表面仕上げ：ポリエステル粉体塗装（PPC）。模擬仕上げあり
• 保守性：現場での保守・取替えが容易な設計
• 設計上の注意：構造設計により、多くの他システムに比べて大判カセットの製作が可能

取付けと互換性

• 取付け：QuadCore または K-Roc Karrier パネルの垂直マリオンに取り付け
• 適用箇所に応じて helping hand ブラケット／ティーにも取付け可能
• 新築および改修の両方のファサードに適合

用途と保守

• 商業・公共・住宅建築の意匠外装に適した製品
• アクセス性の高い設計で、修理・交換時のダウンタイムを低減
• プロジェクト固有の性能や施工指針については、Kingspan の技術資料および施工マニュアルを参照
