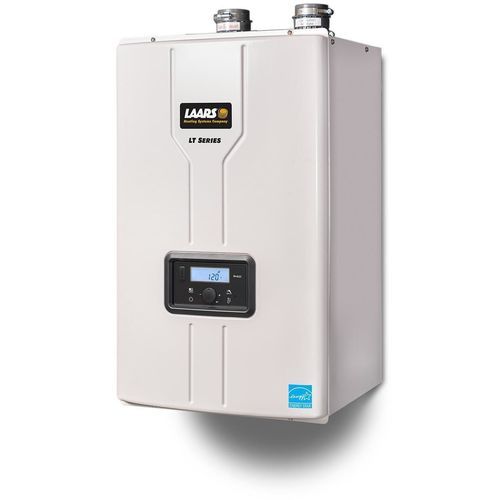

ガス湯沸かし器 LT SERIES

壁取り付け式縦型公衆衛生

概要
Laars LTシリーズの冷凝式即熱給湯器は、77°F上昇で最大5.1 gpmの給湯能力を持ち、住宅および商業用途に対応します。複数台をカスケード接続して大容量に対応可能で、都市ガスまたはプロパン仕様があります。

主な特徴

• 冷凝設計により高い熱効率（UEF: 150モデル 0.98、199モデル 0.96）
• 77°F上昇で5.1 gpmを供給
• 最大出水温度が高め — 199モデルで最大185°F
• 低NOx燃焼システム
• スケール付着を抑え効率を高める楕円形パイプ設計のステンレス製熱交換器
• 熱交換器に対する15年保証
• 都市ガスまたはプロパン仕様あり
• 複数の排気オプション；PVCまたはPPでのカスケード排気に対応
• オンボード制御およびカスケード用ラック取付システム
• 空調機と組み合わせた場合の給湯優先インターロック対応
• 据付・保守性を考慮した底部給水接続および外部からの外気・水フィルタアクセス
• 既設更新（レトロフィット）および新規設置に対応；Title 24循環仕様対応

追加製品メモ

• 楕円形ステンレス熱交換器は銅製と比べて寿命が延びるとされる（メーカー表記 約3.5倍）
• 燃焼室およびバーナーは粉塵蓄積を低減し、メンテナンス間隔を延長する設計（負圧ガス弁および金属繊維構造）
• 複数台設置向けにカスケードラック、マニホールドキット、共通排気キットを用意

文書（概要）
Applications Manuals
2199 — LT Series Tankless Water Heater Applications Manual
2224 — 150 Recirc Model, Parts List

Brochures
2181 — LT Series Tankless Water Heater Brochure (150 MBH or 199 MBH)
9305 — Field Service Kit

設置・取扱説明書
2182 — 199 Standard model, includes Parts
2192 — 199 Recirc model, includes Parts
2222 — LT Series Wall‑Mounted, Modulating Gas Condensing Water Heater (150 MBH) Install and Operating Manual
2222FR — French version
2223 — LT Series Wall‑Mounted, Modulating Gas Condensing Water Heater (Recirc model, 150 MBH)
2223FR — French version

キット指示書
7038 — On Demand Kit
7039 — Outdoor Kit
7040 — Pipe Cover Kit
7041 — Rack System
7042 — Recirc Cascade
7043 — Standard Cascade

Master Formats
5094-28 — Master Format Document

部品表
2201 — Standard model parts list
2202 — Recirc model parts list
2233 — LT Tankless Replacement Parts (LT150NXX1 and LT150PXX1) / 150 Standard Model, Parts List
2234 — LT Tankless Replacement Parts (LT150NRX1 and LT150PRX1)

スタートアップガイド
9307 — LT Tankless Quick Reference Guide

提出用データ
2184 — Submittal Data, Standard model
2184_FR — French version
2198 — Submittal Data, Recirc model
2198_FR — French version
2204-FR — Non-Return Valve (French)

保証
8072 — LT Series Tankless Water Heater Warranty
8072_FR — French version

ページで参照されるモデル / SKU

• LT199NXX1
• LT199PXX1
• LT199NRX1
• LT199PRX1

技術仕様

• タイプ：ガス燃焼式冷凝即熱給湯器
• 給湯能力：77°F上昇で5.1 gpm
• 最大出水温度：最大185°F（199モデル）
• UEF（Uniform Energy Factor）：0.98（150）、0.96（199）
• 燃料：都市ガスまたはプロパン
• 熱交換器：ステンレス、楕円形パイプ設計
• 保証：熱交換器に対する15年保証
• 排気：複数の排気オプション；PVCまたはPPでのカスケード排気をサポート
• 設置：底部給水接続；外気および水フィルタへの外部アクセスを備え保守容易
• 制御：オンボード制御；カスケード接続と給湯優先インターロックに対応
• 用途：住宅および商業用途；Title 24循環対応
