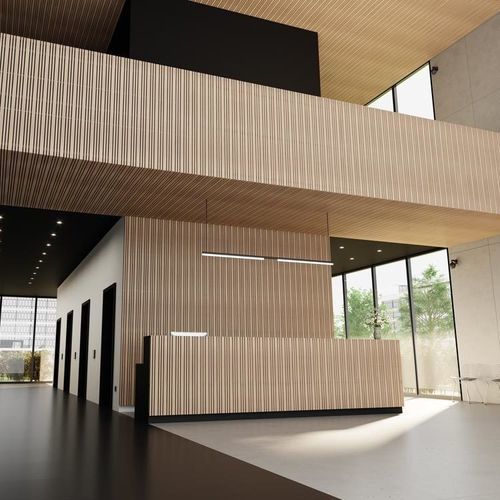

壁用吸音パネル LINEA 422 AL

ニス塗装済木製ダグラス無垢材

概要
壁面用の無垢木製吸音パネル。

主な特長

• 金属または木製下地に取り付けるためのビス固定式パネル
• NF EN 14915 および DTU 36-2 に準拠したビス固定施工
• 背面用の硬質吸音ロックウール（2.4 kg/m²）を黒いフリースで被覆（600 x 600 mm、厚さ 20 または 22 mm） — Laudescher 提供外
• 不燃性仕上げ：木材種および仕上げにより Euroclass B-s1, d0 または B-s2, d0

音響性能
加重吸音係数：αw = 0.55
吸音等級：クラス D
各音響データ（αp、αw、吸音クラス）は ISO 11654 に準拠して算出（LINEA + 吸音補助 + LR 20 mm を E50 mm プルーナムで使用）。

パネル構造 / 外観

• 背面黒色カウンタースラット：34 x 45 mm
• 総厚：60 mm
• 開口率：28%
• 木材：パイン

木材と仕上げ

• 木材：パイン
• スラット仕上げ：クリアニス
• ワックス着色仕上げ：ホワイト、ダグラス、オーク、ホワイトオーク、Cenza、グリーン、ウェンゲ、ブラック（Wax colour noir）
• カウンタースラット仕上げ：ワックス着色（例：Noir）

パネル寸法 / スラット形状
パネル寸法：
2495 x 600 mm
1880 x 600 mm
1265 x 600 mm

スラット断面：
42 mm（面） x 20 mm（高さ）および 22 mm（面） x 20 mm（高さ）

スラット間隔：11.33 mm
スラット中心間距離：33.33 および 43.33 mm

取り付けに関する注意
壁面用のビス固定施工。金属または木製下地に取り付けてください。

ダウンロード
製品仕様書、音響証明書、LINEA カラーチャート、Cradle to Cradle 証明書（PDF）をダウンロード可能。

仕様 / 技術データ

• パネル寸法：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• スラット断面：42 x 20 mm（面 x 高さ）および 22 x 20 mm（面 x 高さ）
• スラット間隔：11.33 mm
• スラット中心間距離：33.33 mm および 43.33 mm
• 背面黒色カウンタースラット：34 x 45 mm
• 総厚：60 mm
• 木材：パイン
• 面密度（パイン）：11.9 kg/m2
• 開口率：28%
• 加重吸音係数：αw = 0.55（吸音クラス D）— LINEA + LR 20 mm を E50 mm プルーナムで使用し ISO 11654 に基づき測定
• 火反応：不燃処理、木材と仕上げにより Euroclass B-s1, d0 または B-s2, d0
• 背面パネル：硬質吸音ロックウール（2.4 kg/m²）を黒いフリースで被覆（600 x 600 mm；20 または 22 mm）— Laudescher 提供外
• 施工基準：NF EN 14915；DTU 36-2
